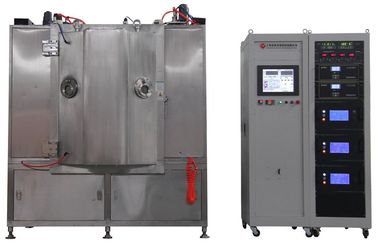

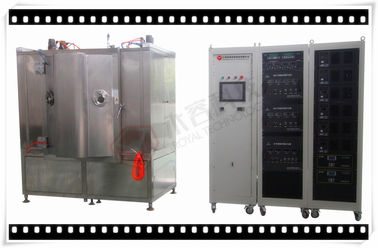

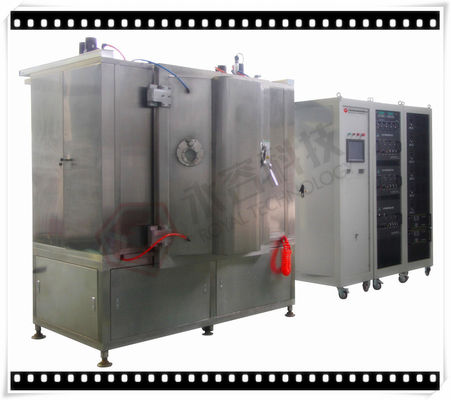

높은 정밀도 스테인리스에 진공 코팅 기계는 성분, SS 나사, 까만 PVD 코팅 색깔을 겁니다
개요: 완벽하게 MF 침을 튀기 기술과 결합된 PVD 아크 증발은, 기능 상한 질을 생성하고 제품에 심미적인 코팅은 떠오릅니다.
왜 MF 침을 튀기기?
침을 튀기는 DC와 RF와 비교해, 침을 튀기는 중앙 빈도는 광학적인 코팅 태양 전지판, 다수 층, 복합 재료 영화 등과 같은 표면에 절연성과 비전도성 영화 코팅의 영화 공술서를 위한 코팅의 대량 생산을 위한 주요 박막 침을 튀기 기술이, 특히 되었습니다.
그것은 매우 더 빠른 공술서 비율을 위한 MHz 보다는 오히려 kHz로 그것 때문에 RF 침을 튀기를 운영하고 또한 DC 같이 합성 박막 공술서 도중 수 있습니다 표적 중독을 피할 대체하고 있습니다.
MF 침을 튀기 표적은 2 세트로 항상 존재했습니다. 2개의 음극선은 그(것)들 사이에서 이리저리 전환된 AC 현재도 함께 표적 표면을 청소하는지 그것이 플라스마로 작은 물방울을 토해내고 획일한 박막 성장을 방지할 수 있는 호광을이루기에 지도하는 유전체들에 책임 조립을 감소시키기 위하여 어느 것이 각 역분개에 사용됩니다--- 우리가 Target이라고 Poisoning 칭한 무슨은인지 어느 것.
MF 침을 튀기 체계로, 우리는 흑연 색깔, 실험실 자료를 얻어서 좋습니다: (L: 30~35). A: - 0.04, B: 08
핵심어: 소비자 전자공학 PVD 장식적인 코팅, 스테인리스 가스 PVD 훈장,
진주 높은 용어집 PVD 코팅, 반지 까만 도금, 의료 기기 DLC 코팅,
부식과 착용 저항 PVD 영화, 높은 진공 metalizer.
왕 기술은 우리의 고객 요구 및 신청을 만족시키는 다른 수용량을 위한 3대의 표준화한 기계를 발육시켰습니다.
| 스테인리스 PVD 도금 기계 기술 명세 | |||
| 모형 | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1612-SPMF |
| 효과적인 약실 크기 | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
| 공술서 근원 |
실린더 아크 (선택권을 위한 조타된 원형 아크) +MF 침을 튀기기 음극선 + 선형 이온샘 |
||
|
진공 펌프 체계 (Leybold는 + 터보 분자 펌프는 양수합니다)
|
SV300B - 1 세트 (300m ³ /hr) | SV300B - 1 세트 (300m ³ /hr) | SV300B - 2 세트 (300m ³ /hr) |
|
WAU1001-1set (1000m ³ /hr) |
WAU1001-1set (1000m ³ /hr) |
WAU2001-1set (1000m ³ /hr) |
|
| D60T- 1 세트 (60m ³ /hr) | D60T- 1 세트 (60m ³ /hr) | D60T- 1 세트 (60m ³ /hr) | |
|
터보 분자 펌프: 2 세트 (3500L/S) |
터보 분자 펌프: 2 세트 (3500L/S) |
터보 분자 펌프: 3 세트 (3500L/S) |
|
| 침을 튀기기 전력 공급 | 1*24KW (MF) | 2*36KW (MF) | 3*36KW (MF) |
| 아크 전력 공급 | 6*5KW | 7*5KW | 8*5KW |
| 비스듬한 전력 공급 | 1*24KW | 1*36KW | 1*36KW |
| 행성 막대 | 6/8 | 12/16 | 20 |
| 히이터 | 6*2.5KW | 8*2.5KW | 9*2.5KW |
| 궁극적인 진공 | 9.0*10-4Pa (의 실내 온도 비고, 청결한) | 9.0*10-4Pa (의 실내 온도 비고, 청결한) | 9.0*10-4Pa (의 실내 온도 비고, 청결한) |
| 주기 시간 (펌프에 의존합니다) | 40' ~50'는 기질 물자와 코팅 조리법에 달려 있습니다 | ||
| 작동 소요 전력 | 3Phase 4 선, AC380V, 50HZ, 35KW | 3Phase 4 선, AC380V, 50HZ, 120KW | 3Phase 4 선, AC380V, 50HZ, 150KW |
| 찬물 | 그렇습니다, 산업 물 냉각장치 | ||
| 가공 가스 (99.99%) | 4가지의 방법 | 4가지의 방법 | 4가지의 방법 |
| 발자국 (mm) | 2000*2000*2300 | 4000*4500*3200 | 5500*5000*3600 |
| 총 무게 (킬로그램) | 4500 | 7000 | 9000 |
| 총 전력 소비 (대강) | 50KW | 110KW | 170KW |
| 실제적인 전력 소비 (대강) | 30KW | 60KW | 80KW |
참고만을 위한 기술적인 모수의 위, 왕 기술은 지정된 신청에 근거를 둔 최종 생산품을 위해 권리를 비축합니다. 우리는 당신에게 뿐만 아니라 코팅 기계를 제공합니다 그러나 총 코팅 해결책, 턴키 프로젝트 서비스 유효합니다.
코팅 표본:
명세 더를 위해 저희에게, 왕 기술 당신에게 총 코팅 해결책을 제공하기 위하여 명예를 줍니다 연락하십시오.
