| 브랜드 이름: | ROYAL |
| 모델 번호: | RTAC |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 12 세트 |

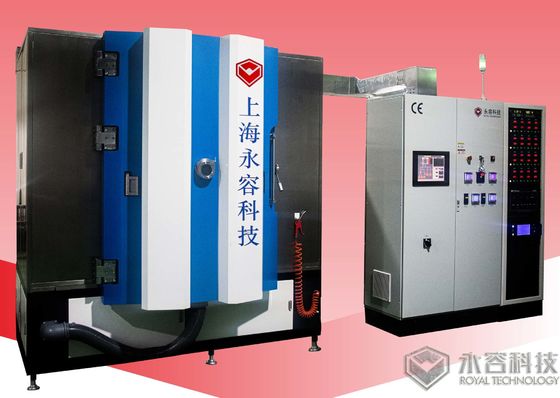

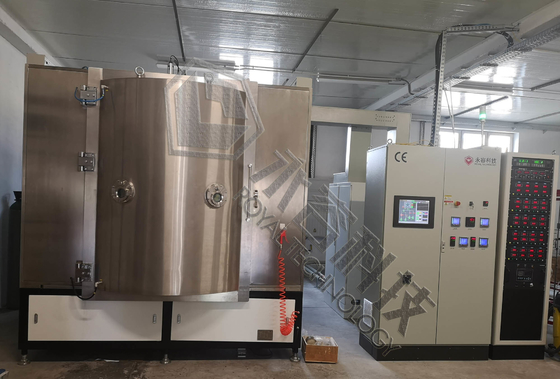

세라믹, 장식적 PVD 코팅 설비, 글라스와 도자기 위의 다중 아크 도금 기계에 도금되는 PVD 금
RTAC1618 다중 아크 진공증착 기계 시방서
| 모델 | RTAC1618 | ||
| 재료 | 스테인레스 강 (S304) | ||
| 챔버 사이즈 | Φ1600*1800mm (H) | ||
| 펌프 시스템 | (기계적인) 회전 피스톤 진공 펌프 | ||
| 로터리 베인 진공 펌프 (보유) | |||
| 루우츠 진공 펌프 | |||
| 분사 펌프 | |||
| 기술 | 이온 도금법 (멀티 아크 원천들) | ||
| 전형적 타겟 | 크롬, 티타늄, 지르코늄, TiAl | ||
| 가스 | 가스 질량 유량은 (Ar, N2)를 잽니다 아르곤, 질소 | ||
| 제어 | PLC (프로그램 논리 제어기) | ||
| 안전 시스템 | 수많은 안전은 운영들과 장비를 보호하기 위해 맞물립니다 | ||
| 냉각 | 레크라일 냉각수 | ||
| 난방 | 히터, 최고 300C | ||
| 전원 맥스. | (대략적인 150KW.) | ||
| 평균 소비 전력 | (대략적인 70KW.) | ||
도자기 장식 PVD 코팅 설비는 캐소딕 아크 소스에 의해 티타늄, 크롬과 같은 고체 금속을 증발시키기 위해 기술을 이온 도금법을 잡고 고진공 환경에서 나노 얇은 필름을 발생시키기 위해 제품 표면에 이온화 금속을 압축합니다. 반응 기체로 다음을 좋아하세요 : 다양한 색상을 발생시키기 위한 질소.
PVD가 장비 특징을 코팅합니다 :
1. 진공 챔버는 수직인 것 오픈 도어, 304 녹슬지 않는 강철 제조, φ1400mm-Φ2000mm으로부터의 진공 챔버 내경입니다 ;
2. 로터리 베인 펌프, 루츠 펌프와 오일 확산 펌프 또는 분자 펌프 헌법에 의한 진공 시스템 ;
3. 코팅 시스템은 말 많은 전원을 제어하기 위해 1-2 중간 주파수 자기를 사용하고, 목표를 제어하기 위해 비균형 자기의 1-2 쌍을 가지고 있고, 아크 소스들을 14-40명 가지고 있습니다.
4. 고효율 펄스 바이어스 전력 소스 ;
5. 가스화 시스템은 가정적으로 생산되는 것으로 사용되거나 수입 가스 질량 유량계, 가스 흐름 어마운트 (시위 제어가) 잽니다 ;
6. 과적된 전기적으로 통제된 제도 확립 전기회로, 상수도에서 떨어져 있는 삭감은 음향 광학 경보 장치를 죽습니다 ;
7. 제어 시스템 (터치-스크린 +PLC), 실시간 표시 상세 매개 변수, 완전히 자동 전체 생산 과정 제어와 자동 기억 기술적 매개 변수.
다른 주문 제작된 기계 사이즈는 특정한 제품 치수와 용량 요구에 이용할수 있는 기반을 둡니다.
모델 | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| 체임버 안쪽 사이즈 | 1000x800mm | 1000x1200mm | 1200x1500mm | 1400x1600mm | 1600x1600mm | ||||||
| 동력 공급식 | 아크 전원, 필라멘트 전원, 펄스 바이어스 전원 공급기 | ||||||||||
| 진공 챔버의 구조 | 수직 전면 도어 구조, 후방 공기 배기관 시스템과 이중층 물 냉각 챔버 | ||||||||||
| 진공 챔버의 자재 | 스테인레스 강 304/316L | ||||||||||
| 최종 진공 | 6.0x10-4Pa (언로딩, 깨끗한, 건조실) | ||||||||||
| 진공 펌핑 속도 | 환경에서부터 8.0*10-3Pa ≤15 분 | ||||||||||
| 진공 펌프 장치 | 분사 펌프 또는 분자 펌프 + 루츠 펌프 + 기계 펌프 + 고진공 유지 펌프 (특정 모델은 고객 요구 사항에 따라 선택될 수 있습니다) | ||||||||||
| 아크 소스 | 6 유닛 또는 8 유닛 | 8 유닛 또는 10 유닛 | 10 유닛 또는 12 유닛 | 14 유닛 또는 16 유닛 | 16 유닛 또는 18 유닛 | ||||||
| 바이어스 전력 공급 | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| 모델을 운전하기 | 행성 혁명과 회전, 가변 주파수 속도 조정률 (제어 가능하고 조정할 수 있습니다) | ||||||||||
| 가열 시스템 | 실온에서부터 450' Ｃ까지 제어 가능하고 조정할 수 있습니다 (PID 온도 제어) | ||||||||||
| MFC | 3개 경로 또는 4개 경로는 기체 흐름 제어와 디스플레이 시스템, 선택적 자동 가스 발생 시스템을 처리합니다 | ||||||||||
| 냉각 시스템 | 항온수 냉방 모드, 냉각수 탑 또는 공업 용수 냉각기 또는 깊은 냉각 시스템. (고객들에 의해 제공됩니다) | ||||||||||
| 제어 모드 | 매뉴얼 / 자동 적분 모드, 터치 스크린 작전, PLC 또는 컴퓨터 제어 | ||||||||||
| 전체 전력 | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| 알람과 보호 | 알람은 전류와 과전압, 개방 회로와 펌프의 다른 이상 조건, 목표물과 기타 위에서, 부족을 급수하고, 적절한 보호 대책과 전기 맞물림 기능을 실행합니다 | ||||||||||
| 설비영역 | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| 다른 기술적인 매개 변수 | 수압 ≥0.2MPa, 수온 ≤25' Ｃ, 기압 0.5-0.8MPa | ||||||||||
| 발언 | 코팅 설비의 특정 구성은 코팅 제품을 위한 요구를 처리하기 위해 일치하여 설계될 수 있습니다 | ||||||||||
위생 도자기 PVD 코팅 샘플
더 많은 상술을 위해 우리에 연락하시오 그러면 왕족 기술은 당신에게 전체 도료 솔루션을 제공하는 것을 영광으로 생각합니다.
