| 브랜드 이름: | ROYAL |
| 모델 번호: | RTAS900 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T |
| 공급 능력: | 한달에 10 세트 |

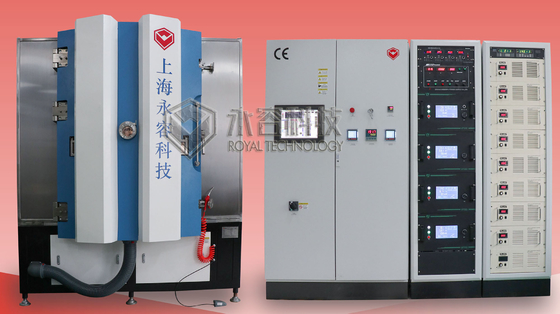

알루미늄 산화물 구리 도금 기계, 세라믹 장에 PVD 구리 도금,
키워드: 도금한 구리, DPC의 세라믹 구리 도금, PVD 단단한 코팅, PECVD 과정, DLC 영화, 탄소 영화, 침을 튀기 광학적인 영화, Gencoa 자전관 침을 튀기 음극선, 이온샘, PA PVD 같이 다이아몬드를 지시하십시오
RTAC950-SP 설계 특징:
기술 명세
1. 궁극적인 진공 압력: 8.0*10-4 Pa 보다는 나아지십시오;
3. 양수 가동불능시간: atm에서 1.0×10-3 Pa≤15 분에 (건조한 실내 온도는, 약실을 청소하고 비웁니다)
4. 공술서 근원: Gencoa 자전관 침을 튀기기 음극선, 조타된 아크 음극선, 이온샘
5. 작동 모형: 수동의 가득 차있는 자동적으로 /Semi-Auto/
6. 가열: 최대까지 실내 온도에서. 500℃,
9. PECVD와 PA PVD 과정을 위한 이온샘.
진공 코팅 기계는 아래에 리스트 된 열쇠 완비 체계를 포함합니다:
1. 진공 약실
1.1 크기: 안 깊이 950mm
안 고도: 1350mm
1.2 물자: 진공 약실 SUS304
문과 플랜지 SUS304
약실은 구조를 강화합니다: 그려진 끝내는 지상 처리와 더불어 SS41 온화한 강철.
그려진 끝내는 지상 처리를 가진 약실 포좌 SS41 온화한 강철.
1.3 약실 방패: SUS304
1.4 전망 창: 약실 문에 -2
1.5 진공 약실 배기 벨브 (를 포함하여 소음기)
1.6 문: 2개 세트, 정면 및 뒤의 SUS304 물자
2. 등경 진공 양수 체계:
기름 회전하는 바람개비 진공 펌프 + 펌프를 붙들기
3. 높은 진공 양수 체계:
터보 분자 펌프 - 2 세트
4. 통제와 가동 체계 PLC+ 접촉 ScreenOperation 전기 체계:
공급자:
PLC: 미츠비시의 모형: FX-IN60MR-001 시리즈
전자 부품: 신아이더, OMRON.
안전 보호 체계: 통신수와 장비 (물, 현재 가스, 온도 등)를 보호하는 수많은 안전 내부고정기
코팅은 체계를 가공합니다: 프로세스 자동화 & 통제. 3 달 동안 기억에서 자동적으로 저장해. 특색지어진 입히는 조리법 자료: 분석이 코팅 질을 강화하도록 표적 가동 현재/전압, 질량 흐름, 진공 압력, 온도는, 입히는 시간 저장됩니다.
4.1 요점 회로: 아무도 신관 차단기 스위치, 전자기 스위치, 시리즈에 있는 C/T는 타자를 칩니다
4.2 전력 공급: MF 침을 튀기기 힘 + DC 아크 힘 + 비스듬한 전력 공급
4.3 공술서 통제 시스템
4.4 가동 체계: 터치스크린 + PLC, 조리법 통제 및의 자동 폐쇄, 자동 철수, 자동 코팅 자료 기록
4.5 측정계
진공 압력: 진공 계기: Pirani + 계기를 + 전 범위 진공 계기 쓰기 -- 유럽 상표
온도 측정기: 열전대
MFC: 질량 흐름 관제사 (4가지의 방법),
4.6 경보망: 압축 공기의 압력, 찬물 교류, Mis 가동
4.7 힘 짐 지시자: 전압 지시자와 짐 현재 지시자
5. 공술서 체계
5.1 공술서 근원: cathodes+ 침을 튀기기 아크 근원 + 이온샘
5.2 공술서 물자: ITO, 티타늄, Chrome, 알루미늄, 스테인리스, TiAl 등.
6. 하부 조직
6.1 공기 압축 벨브 통제 시스템
6.2 찬물 체계: 물 교류 관과 스위치 벨브 체계
7. 노동 환경
압축공기: 5~8kg/cm2
찬물: 온도물에서: 20~25℃, 200 리터/분,
압력물에서: 2~3 kg/cm2,
힘: 3 단계 380V 50Hz (60Hz), 130kVA의 평균 일률 소비: 60KW
임명 지역: (L*W*H) 4400*3200*2950mm
배출: 기계적인 펌프를 위한 환풍
신청
명세 더를 위해 저희에게, 왕 기술 당신에게 총 코팅 해결책을 제공하기 위하여 명예를 줍니다 연락하십시오.
