| 브랜드 이름: | ROYAL TECHNOLOGY |

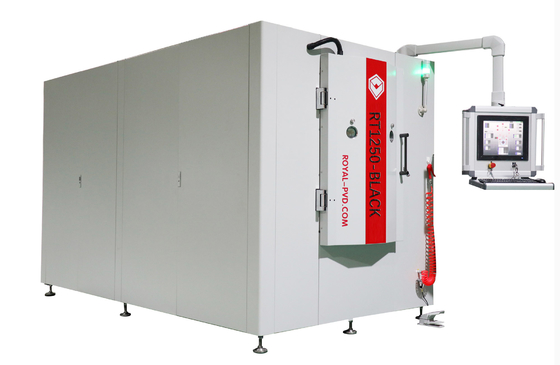

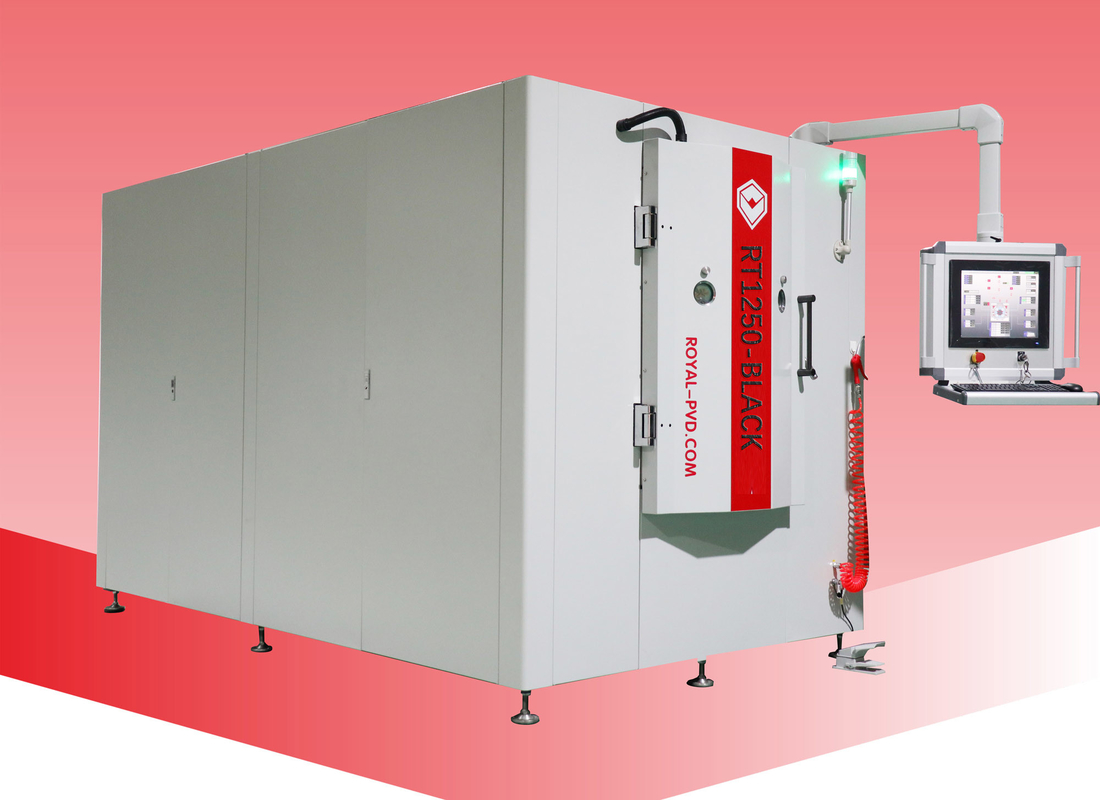

| 모델 번호: | RT1250-BLACK |
| MOQ: | 1개 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 달 당 10개 세트 |
당신의 특별한 요구를 만족시키는 주문화
생산 비용을 낮추는 표준화
-- 우리는 응용 프로그램에 중점을 둡니다.
2-MultiTech- DLC IPG 블랙 필름 코팅.pdf자세한 내용은 여기에서 브로셔를 다운로드하십시오.
MF 스퍼터링이란?
DC 및 RF 스퍼터링과 비교할 때, Mid-Frequency 스퍼터링은 코팅의 대량 생산을 위한 주요 박막 스퍼터링 기술이 되었습니다. 특히 광학 코팅, 태양 전지 패널, 다층과 같은 표면에 유전체 및 비전도성 필름 코팅의 필름 증착을 위해 , 복합재료 필름 등
훨씬 빠른 증착 속도를 위해 MHz가 아닌 kHz로 작동하기 때문에 RF 스퍼터링을 대체하고 있으며 DC와 같은 복합 박막 증착 중에 Target 중독을 피할 수 있습니다.
MF 스퍼터링 타겟은 항상 2세트로 존재했습니다.두 개의 음극은 AC 전류가 앞뒤로 전환된 상태로 사용되어 각 반전으로 타겟 표면을 청소하여 유전체에 축적되는 전하를 줄여 플라즈마에 물방울을 뿜어내고 균일한 박막 성장을 방지할 수 있는 아크를 발생시킵니다. --- 이것이 우리가 표적 중독이라고 부르는 것입니다.
증착 소스
고체 금속 타겟의 증발을 위한 조정된 원형 아크 소스;
흑연 박막 층 증착을 위한 2/4/6 쌍의 MF 실린더 스퍼터링 음극;
전처리를 위한 플라즈마 영역을 형성하기 위한 이온 충격을 위한 바이어스 전원 공급 장치;
양극 선형 이온 소스 장치(옵션용) PACVD 및 PECVD 처리;
물 분자 응축용 크라이오펌프(Polycold)(선택사항)
기타 모듈
1. 진공 챔버
2. Rouhging 진공 펌핑 시스템 (백킹 펌프 패키지)
3. 고진공 펌핑 시스템 (자기 서스펜션 분자 펌프)
4. 전기 제어 및 운영 시스템
5. 부대시설 시스템(서브시스템)
6. 증착 시스템: MF 스퍼터링 음극, MF 전원 공급 장치, 옵션용 바이어스 전원 공급 장치 이온 소스
코팅기 성능
1. 궁극적인 진공 압력: 5.0×10 이상-6토르.
2. 작동 진공 압력: 1.0×10-4토르.
3. 펌프다운 시간: 1 atm에서 1.0×10까지-4Torr≤ 3분(실온, 건조하고 깨끗하고 빈 챔버)
4. 금속화 재료(스퍼터링 + 아크 증발): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC 등
5. 작동 모델: 전체 자동/반자동/수동
| 설명 | RT1000-DLC |
RT1000-IPG |
RT1250-블랙 |
RT1612-검은색 |
| 기술적 이점 |
빠른 설치를 위한 플러그인 통합 시스템 |
더 높은 볼륨 |
||
| 주요 응용 |
의료 기기, 보석, 시계 부품에 검은색 DLC 코팅. |

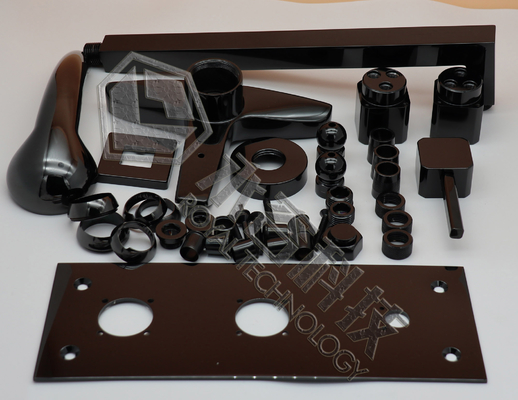

중형 및 대형 공작물: SS 칼붙이, 도어 핸들, 욕실 부속품, 자동차 부품, 스포츠, 가전 제품, 주방용품 및 스펙트럼 프레임 등 | ||
| 증착 챔버 |
φ1000 * H1000mm |
φ1250 * H1250mm |
φ1600 * H1250mm |
|
|
하중 직경 |
6*φ250mm |
8*φ270mm 10*φ230mm |
10*φ300mm 16*φ200mm |
|
| 적재 높이 ( 효과적인) |
650mm | 900mm | 900mm | |
| 증착 음극 | 5 아크 + 4 쌍 MF 실린더 스퍼터 |
옵션 A: 8 아크 + 1 세트 DC 평면 스퍼터; |
7 아크 + 3(또는 4) MF 실린더 스퍼터 쌍 | 12개의 아크 + 4(또는 6) 쌍의 MF 실린더 스퍼터 |
| 운영 및 제어 시스템 |
지멘스 PLC + 산업용 컴퓨터 + RoyalTech.운영 프로그램 |
|||
이러한 구성은 표준이며, 특정 개발 시장 및 새로운 특수 코팅의 경우 요청 시 맞춤형 구성 및 수정이 가능합니다.
진공 시스템 설치 프로그램 시운전
자세한 사양은 당사에 문의하십시오. Royal Technology는 귀하에게 토털 코팅 솔루션을 제공하게 된 것을 영광으로 생각합니다.
