아BS 플라스틱은 진공 Metallizer의 기계, 알루미늄 열 증발 코팅을 금속을 입히는 플라스틱 PVD 진공을 분해합니다

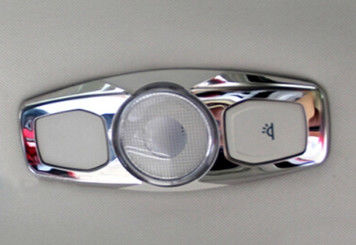

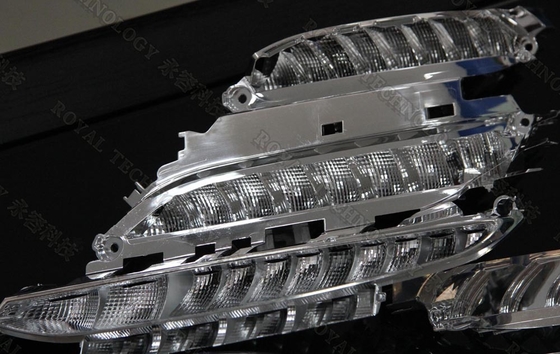

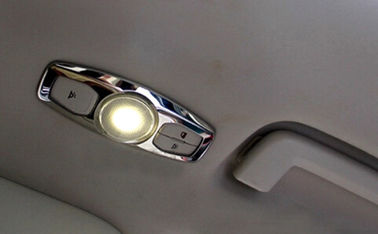

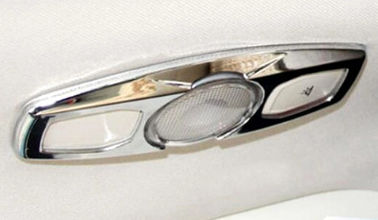

자동차 액세서리 ABS 읽기 라이트 램프 커버 트림 PVD 진공 코팅 기계, 자동차 로고 게시판 진공 크로밍

왜 우리?

1. 첨단 생산 기계 (밀링, 용접, 절단, 진공 누출 테스트) 는 표준화 된 생산 절차와 엄격한 테스트와 결합하여 로얄 테크놀로지가 고품질의 제품을 생산 할 수 있습니다.안정적이고 저렴한 코팅 시스템.

2. 품질, 서비스 및 적시 배송은 로얄 테크놀로지 사업의 핵심 원칙입니다.단순한 부품들을 전문 제조업체에 공개적으로 아웃소싱하는 전략은 핵심 부품과 부품 연구개발에 집중할 수 있게 해줍니다., 제조업

3. 엄격한 품질 관리 정책과 자격을 갖춘 공급업체의 엄격한 선택은 로열 테크놀로지의 고객들이 가장 저렴한 가격에 가장 고급, 고품질의 장비를 받는 것을 보장합니다.

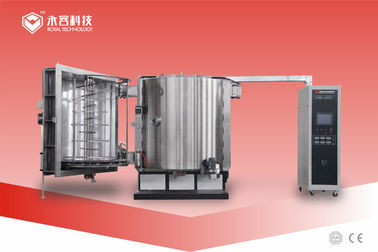

알루미늄 열 증발 코팅 시스템

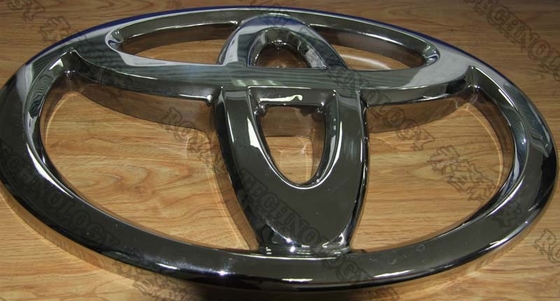

요약:RTEP6638 저항 증발 코팅 장비는 PVD 크롬 금속화 시스템에 대한 큐브 챔버 모델입니다. 자동차 LOGO 보드 반사 필름 퇴적에 맞게 설계 및 제조되었습니다.

최대 기판 크기: 지름 5500mm, 깊이: <300mm.

용량: 최대 2개 크기의 제품; 4~12개 크기에 따라 다릅니다.

열 증발 필라멘트 기술에 대해: 그것은 진공 방의 진공 압력이 최대 5.0 * 10 때 진공 방에 작업 조각을 도입^-28.0×10^-3다른 단계의 진공 펌프 (토리 피스톤 진공 펌프, 로터리 밴 펌프, 뿌리 진공 펌프, 확산 펌프)그 다음 텅프렌 필라멘트 (또는 보드) 에 붙어있는 크롬 필라멘트를 증발시킵니다.작업 조각이 회전 구동 시스템에서 회전 할 때 크롬 물질은 기판 표면에 퇴적하여 매우 균일한 코팅 층을 생성합니다.

마감 특성: PMMA (아크릴) 표면에 PVD 크롬, 아래와 같이 뛰어난 코팅 층을 생성: 낮 시간 동안, 표지표 상징은 고체 금속처럼 보입니다 (무성강 효과);밤중에, 그들은 앞, 뒷, 옆면에서 조명됩니다 (LED 조명 내부에 설치되어 있습니다).

건설 기간: 2014 ~ 2015

• 위치: 중국
• 애플리케이션: 알루미늄 거울, 자동차 로고 보드, 광고 보드, PMMA, PC, ABS 등을위한 PC 패널. 고 반사 필름 퇴적을위한 큰 크기의 장식품.

종류:

• 수직 방향, 큐브 타입, 슬라이딩 도어, 2 세트 랙 시스템

디자인특징:

• 큰 용량을 위한 큐브 타입
• 견고한 구조 설계 및 고품질 구성

• PLC + 터치 스크린 조작 시스템, 완전 자동 / 수동 제어
• 빠른 진공 대피 시스템
• 용이하게 로딩/올하우딩을 위해 설계된 래크 시스템 구조
• 유지보수를 위해 작업 환경에 쉽게 접근 할 수 있습니다.

기술 사양:

• 성능

1최후 진공 압력: 5.0×10 이상^-6토르

2작동 진공 압력: 1.0×10^-4토르

3펌핑 시간: 1 atm에서 1.0 × 10^-4Torr≤3분 (실온, 건조하고 깨끗하고 빈 방)

4금속화 물질 (부화): Al, Cr, Sn, Ti, SS, Cu... 등

5작동 모델: 완전 자동 / 반 자동 / 수동

• 구조

진공 코팅 기계는 아래와 같이 나열 된 핵심 완료 시스템을 포함합니다.

1진공실

1.1 크기: 내부 길이: 6600mm

내부 높이: 3800mm

내부 너비: 1300mm

1.2 재료: 진공실: SS41 가벼운 강철

문 및 플랜지: SS41 온건제철

챔버 강화 구조: SS41 부드러운 강철, 페인트 마감 표면 처리.

칸막이 차시 SS41 가벼운 강철 페인트 가공 표면 처리.

1.3 증발 방패: SUS304

1.4 시야 창: 방문

1.5 진공실 환기 밸브 (음소장기와 함께)

1.6 문: SS41 가벼운 강철

2비건 진공 펌프 시스템 (백 펌프 패키지)

3고 진공 펌프 시스템 (분산 펌프 + 냉각 장치)

4전기 제어 및 운영 시스템- PLC+ 터치 스크린

4.1 주 회로: 비 피지 차단 스위치, 전자기 스위치, C/T 시리즈형

4.2 증발력

4.3 증발 제어 시스템

4.4 운영 시스템: 터치 스크린 + PLC, 요리법 제어 및 데이터 로깅, 자동 종료, 자동 대피, 자동 코팅

4.5 진공 압력 측정 시스템

진공 측정기: 피라니 + 페닝 측정기

열쌍 가이드: 760 Torr ~ 5*10^-4토르

4.6 경보 시스템: 압축 공기 압력, 냉각 물 흐름, 오작동

4.7 전력 부하 표시기: 전압 표시기 및 부하 전류 표시기

5. 퇴적 시스템

5.1 텅프렌 필라멘트 증발 소스

5.2 Cr/Al 와이어

6.하위 시스템

6.1 압축 공기 밸브 제어 시스템

6.2 냉각수 시스템:물 유통 파이프 및 스위치 밸브 시스템

6.3 폴리콜드 (-120~-145°C) 브룩스 크리오펌프 선택

7작업 환경

압축 공기: 5~8kg/cm2

냉각수: 물속 온도: 20~25°C, 200 리터/분
수압: 2~3kg/cm2

전력: 3단계 380V 50Hz ((60Hz), 300kVA

설치 면적: (L*W*H) 15000*6800*4800mm

배기가스: 기계 펌프의 환기

세탁실이 좋습니다.




로열 테크놀로지는 자동차 로고 보드 PVD 금속화 서비스를 위한 전체 공급망을 개발하고 구축했습니다.자외선 경화 기반/위면 코팅PVD 크로밍 LED 조명 조립까지 금속화, 우리는 턴키 코팅 솔루션을 제공할 수 있습니다.

사용자 정의 코팅 시스템이 필요한 경우, 우리의 팀과 당신의 생각과 아이디어를 공유하십시오. 당신의 제품 사양을 제출하는 것을 잊지 마십시오, 우리는 최고의 솔루션을 정렬하기 위해 함께 할 것입니다.
