Metalizer를 보호하는 전기 자석 방해 (EMI)
개요:

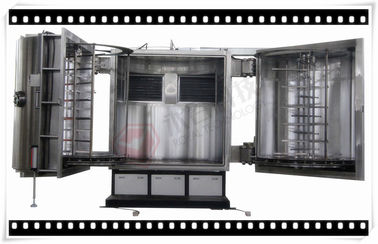

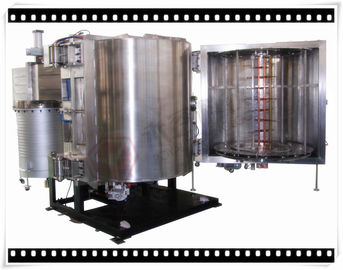

기계를 금속을 입히는 RTEP1616-SP 진공은 원거리 통신 장치, 컴퓨터, 노트북, 소비자 전자공학, 가정용품의, 항공 우주 및 군 품목에서 널리 이용되는 박막 및 NCVM fillm 공술서를 보호하는 EMI를 위해 특별히 디자인됩니다.
우리의 고객은: Sumgsung, 애플, Lenovo의 Huawei 전자공학은 제조합니다.
약실 크기 직경 1600mm 및 고도 1600mm는 다양한 제품을 수용할 수 있습니다.

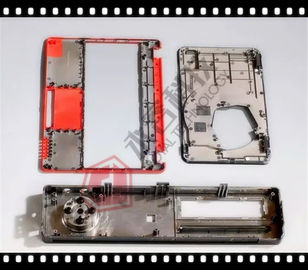

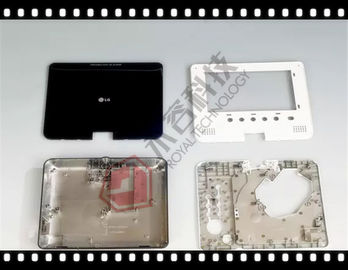

영화 재산을 보호하는 EMI
1) 영화 간격: 1.5 ~ 3개 미크론은 필요조건에 달려 있습니다.
2) 영화 저항: (옴) 0.5Ω 보다는 더 나은
3) 접착: 3M810 테이프 > 5B
영화 코팅 과정을 보호하는 EMI
4) 스테인리스를 침을 튀기는 DC
5) 열 증발에 의하여 구리 공술서
6) 스테인리스, Cu 영화 층에 전면 커버를 침을 튀기는 DC.
Metalizer 특징을 보호하는 전기 자석 방해
1) 높은 생산력을 위한 2 문 구조 그리고 빠른 양수 속도
2) PLC 통제를 가진 운영하는 친절한 터치스크린 패널
3)인류 안정되어 있는 생산을 위한 친절한 소프트웨어 프로그램 디자인 및 고품질.
4) 높은 침을 튀기 표적 이용 비율은 낮은 생산비를 지킵니다.
5) 좋은 균등성 & 우수한 접착
6) 생산 효율성과 자격이 된 비율을 강화하는 더 나은 성과를 위한 진보된 설계 개념.
7) 접착을 개량하는 플라스마 청소와 표면 활동 처리를 위한 이온샘 장치.
이점을 금속을 입히는 PVD 진공:
끝은 환경에 친절한 녹색 과정, 오염을 사용하여 자유롭게 예금됩니다;
고능률 및 우수한 균등성.
높은 볼륨 생산, 저가, 대량 생산 수요를 위한 이상적인 해결책.
유형:
기술 명세:
1. 궁극적인 진공 압력: 5.0×10-6 Torr 보다는 나아지십시오.
2. 작동 진공 압력: 1.0×10-4 Torr
3. 양수 가동불능시간: 1 atm에서 1.0×10-4 Torr≤5 분에 (건조한 실내 온도는, 약실을 청소하고 비웁니다)
4. 물자 (증발)를 금속을 입히기: 스테인리스, 구리
5. 작동 모형: 수동의 가득 차있는 자동적으로 /Semi-Auto/
진공 코팅 기계는 아래에 리스트 된 열쇠 완비 체계를 포함합니다:
1. 진공 약실
1.1 크기: 안 직경 1600mm
안 고도: 1600mm
유용한 고도: 1265mm
총 고도: 1420mm
1.2 물자: 진공 약실 SUS304
문과 플랜지 SUS304
약실은 구조를 강화합니다: 그려진 끝내는 지상 처리와 더불어 SS41 온화한 강철.
그려진 끝내는 지상 처리를 가진 약실 포좌 SS41 온화한 강철.
1.3 침을 튀기 그리고 증발 방패: SUS304
1.4 전망 창: 약실 문에
1.5 진공 약실 배기 벨브 (를 포함하여 소음기)
1.6 문: SUS304 물자 직경 1600mm 안 고도: 1600mm
1.7 공술서 드라이브 시스템: 최대 본부 몰기. 1400mm*1265mm
1.8 모는 모터: 1/2HP
1.9 증발 힘: 1개 세트/문
DC 침을 튀기기 힘: 1 세트
침을 튀기기 음극선 크기: 125*1400mm
2. Rouhging 진공 양수 체계
2.1 기름에 의하여 밀봉되는 회전하는 바람개비 진공 펌프 - Leybold
a: 양수 속도: 640 m ³ /hr
2.2 뿌리 펌프 - Leybold
a: 양수 속도: 4400 m ³ /hr
2.3 Roughing 진공 벨브: 압축 공기를 넣은 모형
2.4 진공 평화로운 선: 6" & 8" SUS304 물자
2.5 진공 배기 벨브: 3/8" 전자기 모형
3. 높은 진공 양수 체계
3.1 기름 유포 펌프: RTDP-36
a. 양수 속도: 40000L/S
b. 궁극적인 진공 압력: 10-7 Torr 보다는 나아지십시오.
c. 난방 힘: 3Phase, 21KW.
d. 유류 소비: 9개 리터
3.2 찬 함정: 36", 기름 시내 뒤에 대하여 물 냉각
3.3 높은 진공 벨브: 압축 공기를 넣은
3.4 전면 선 벨브: 압축 공기를 넣은
4. 전기 통제와 가동 체계
4.1 요점 회로: 아무도 신관 차단기 스위치, 전자기 스위치,
시리즈 유형에 있는 C/T
4.2 증발 힘
4.3 증발 통제 시스템
4.4 침을 튀기기 힘, DC 모형
4.5 통제 시스템: PLC +Touch 스크린 자동차/수동으로
4.6 가동 체계: 터치스크린 + 전시
4.7 진공 압력 측정계
진공 계기: Leybold 센터 2 – 1 세트
전 범위 계기: 760 Torr ~ 10-7 Torr – 1 세트
4.8 경보망:
압축 공기의 압력은 더 낮습니다: 경보 소리
찬물 교류는 더 낮습니다: 경보 소리
Mis 가동: 경보 소리
4.9 힘 짐 지시자: 전압 지시자와 짐 현재 지시자
5. 하부 조직
5.1 공기 압축 벨브 통제 시스템
5.2 찬물 체계: 물 교류 관과 스위치 벨브 체계
5.3 Polycold (- 120~-145℃) Cryopump – 1 세트
모형: MaxCool- 2500L
최대 부하:: 2500W
양수 속도: 14000L/S.
6. 공술서 체계
6.1 침을 튀기기 근원
a. 침을 튀기기 표적” 125mm*1400mm* 12~14mm - 1 세트
b. 셔터 – 1 세트
c. 질량 흐름 관제사: Ar는 – 1 세트를 가스를 발산합니다
d. 침을 튀기기 전력 공급: DC 60KW – 1 세트
6.2 증발 근원
a. 텅스텐 증발 근원
b. 증발 전력 공급: 20kVA
c. 이온샘 장치와 전력 공급
7. 노동 환경
압축공기: 5~8kg/cm2
찬물: 온도물에서: 20~25℃, 200 리터/분,
압력물에서: 2~3 kg/cm2
힘: 3 단계 380V 50Hz (60Hz), 160kVA
임명 지역: (L*W*H) 6500*5500*2700mm
배출: 기계적인 펌프를 위한 환풍
우리는 우리의 고객 제품 요구에 응하는 다른 3D 부속을 위한 가장 적당한 코팅 과정을 디자인하고 개발하는 것을 노력합니다 이었습니다. 따라서 우리는 EMI 코팅을 총 코팅 해결책을 제공합니다.
주문을 받아서 만들어지는 경우에 코팅 체계가 요구되면, 당신의 생각 및 아이디어를 우리의 팀으로 공유하고 당신의 제품 명세서를, 우리 제일 해결책을 분류하기 위하여 협력할 것입니다 복종시키십시오.
명세 더를 위해 저희에게, 왕 기술 당신에게 총 코팅 해결책을 제공하기 위하여 명예를 줍니다 연락하십시오.
