| 브랜드 이름: | ROYAL |
| 모델 번호: | RTSP1400 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, D/A, D/P, T/T |
| 공급 능력: | 한달에 10 세트 |

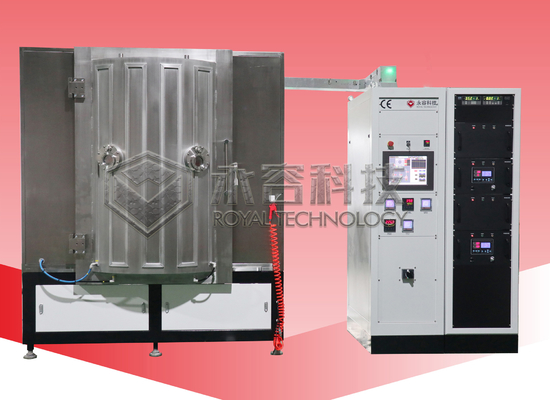

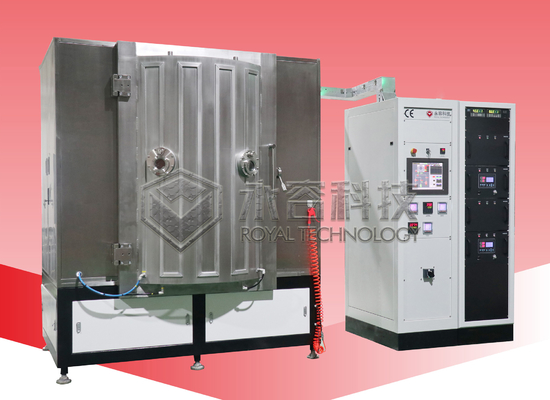

자동차 거울 진공 금속화 기계 / 알루미늄, 크롬 자동차 거울 진공 금속화 시스템
자동차 거울 진공 금속화 기계 소개
기계는 2 가지 기술을 가지고 있습니다: 열 증발 소스 및 마그네트론 스프터링 카토드 소스. 다른 거울 응용에 유연합니다.
마그네트론 스프터링 (magnetron sputtering) 은 표적 표면에 이온이 투입되면서 스프터링 물질이 방출되는 플라스마 코팅 과정이다.PVD 코팅 기계의 진공 방은 무활 가스로 채워집니다.높은 전압을 가하면 반짝이는 방출이 발생하여 이온이 표면으로 가속되고 플라스마 코팅이 됩니다.아르곤 이온은 목표 표면에서 스프터링 물질을 배출합니다 (스프터링), 표적 앞의 제품에 스프터 코팅 층을 발생
열 증발 원천은 원프렌 필라멘트로 증발 Cr 또는 Al 및 크롬 / 알루미늄 계층을 유리 위에 올려 고 반사 미러를 형성합니다.
일반적으로 크롬, 스테인리스 스틸 소재를 스프터링하기 위해 마그네트론 스프터링; 알과 쿠는 열 증발 소스와 함께 퇴적됩니다.
자동차 거울 진공 금속화 기계 특징
1진공 방은 스테인레스 스틸로 만든 수직형 단일 문 구조입니다. 방 크기는Φ1400~2500mm
2진공 시스템은 기계적 펌프, 뿌리 펌프 및 확산 펌프로 구성됩니다.
310 ~ 28 아크 또는 1 ~ 4 아크 기둥 또는 평면 아크를위한 코팅 시스템.
4높은 전력 펄스 편향 전원
5. 팽창 시스템은 1 ~ 4 세트의 질량 흐름 제어 장치와 가스 흐름 디스플레이를 가지고 있습니다.
6전기 제어 시스템은 회로 과부하, 물 차단 및 공기 차단에 대한 소리 및 빛 경보 장치가 장착되어 있습니다.
7제어 시스템 (터치 스크린 + PLC) 은 실시간으로 상세한 매개 변수를 표시하고 자동 실행 모드에서 전체 생산 프로세스를 완전히 자동으로 제어합니다.
자동차 거울 진공 금속화 기계 모델
| 시스템/모델 | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
| 방 크기 | 직경 | 1200mm | 1400mm | 1600mm |
| 높이 | 1400mm | 1600mm | 1800mm | |
| 주요 성능 |
극심 한 압력 | 10-4Pa | ||
| 작동 압력 | 1 ATM에서 5x10-5 Pa까지 15분 이내에 (부하 없이) | |||
| 창을 보기 | 세트 | 1 | ||
| 수 필라멘트 |
PC | 18~22 | 20~24 | 20~26 |
| 펌핑 시스템 |
이전 등급 펌프 |
70 L/S | 150 L/S | 150 L/S |
| 뿌리 펌프 | 600L/S | 1200L/S | 1200L/S | |
| 디퓨전 펌프 | 17500L/S | 30000L/S | 60000L/S | |
| 펌프 유지 | 30 L/S | |||
| 레이어 모니터링 시스템 | 크리스탈 모니터 | 단일 센서/ 6개의 센서 헤드 | ||
| 진공 측정기 | 1 ATM ~ 10-4 Pa | |||
| 제어 상자 | 세트 | 1 | ||
| 증발 전원 공급 |
30KW | 35KW | 50KW | |
| 스프터링 타겟 | PC | 2~4 | ||
| 증발 전원 공급 |
RF 또는 DC | |||
| 시스템 운영 | 자동/ 수동 | |||
| 냉각수 유동량 |
100 L/min | 120 L/min | 150 L/min | |
| 높은 진공 밸브 |
24인치 | 36인치 | 36인치 | |
| 험한 밸브 | 6인치 | 6인치 | 8인치 | |
| 전선 밸브 | 6인치 | |||
| 누출 밸브 | 2인치 | |||
| 유지 밸브 (선택) |
1인치 | |||
| 냉각탑 | 15 RT (물 압력: 4kg/ cm2, 압력 감소: 2kg/ cm2) | |||
| 냉각수 | 입구: 18°C, 출구: 25°C, 표준: 20±1°C | |||
| 전기 제어 시스템 | PLC | |||
| 전체 전력 요구 사항 |
75KW | 85KW | 95KW | |
| 환경 요구 사항 |
클래스 100,000 청정실; 에포시 바닥; 에어컨; 온도 25±3°C; HUM50±10 | |||
로열 테크놀로지는 유리 절단, 청소, 굴곡, 코팅, 최종 조립 과정까지 자동차 미러 제조의 전체 계획을 제공합니다.
더 자세한 사항은 저희에게 문의하십시오. 로열 테크놀로지는 전체 코팅 솔루션을 제공 할 수 있습니다.
