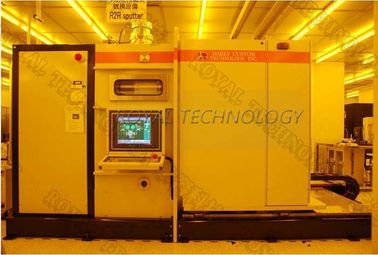

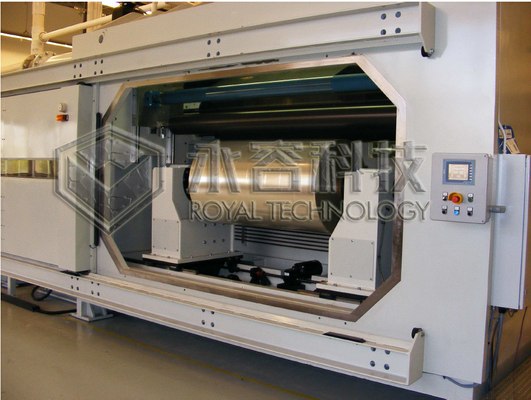

증발 금속화 / 웹 롤에서 롤 진공 코팅 / 스프터링 진공 웹 코팅 기계
웹 롤에서 롤 진공 금속화 장비 의 장점
A. 다양한 퇴적원을 수용하기 위해 여러 압력 구역으로 나뉘는 한 방.
B. 여러 계층 코팅을 위한 하나의 웹 패스에서 여러 소스 동시 퇴적 기능.
C. 회전 가능한 웹 와일링 방향은 진공을 깨지 않고 무제한 층을 퇴적 할 수 있습니다.
D. 정밀 웹 처리 메커니즘, 가장자리 가이드를 사용하여 배열 손실 없이 여러 번 통과할 수 있다. (선택)
E. 여러 개의 웹 속도를 정확하게 제어하기 위한 AC Invert 웹 드라이브 시스템.
F. 선형 광학 및/또는 저항 두께 모니터링 시스템, 정밀한 퇴적 두께와 균일성을 제어하기 위해 (선택)
G. 방은 SUS304L 스테인리스로 구성되어 있으며, 더 깊은 진공을 보장하기 위해 낮은 가스화 구성 요소가 있습니다.
H. 터보 분자 펌프와 낮은 온도 크라이오젠틱스 조합으로 진공 펌핑을 통해 습기나 기름 오염 없이 깨끗한 진공을 공급한다.
설명 | R2R 웹 진공 금속화 모델 | |||||
R2R-600 | R2R-1250 | R2R-1350 | R2R-1650 | R2R-2200 | R2R-2500 | |
코팅 기술 | 열 또는 스프터링 | 열 증발 | ||||
기판 너비 (최대) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
롤 직경 (최대) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
원심 직경 (내부) mm | 3"/6" | 6인치 | ||||
코팅 속도 (미터/초) | 0.5 ~ 17, 조절 가능, 요구되는 코팅 과정에 따라 달라집니다. | |||||
코팅 롤러 온도 (°C) | - 20~25 | |||||
코팅 챔버 최종 압력 ((Pa) | 5*10-3 | |||||
펌프 속도 | 부하 없이, 깨끗하고, 방온에서: 8분 미만, atm에서 7*10-2 | |||||
전처리 도구 | 선형 이온 소스 | |||||
퇴적 원천 | BN 크루시블 또는 플래너/로터리 실린더 스프터링 카토드 | |||||
퇴적물질 | 알, 알, 크, 큐, 니, 니크, 스테인리스 스틸, 티, | |||||
작업 환경 | 전력: 3단계, 5선, 380V±10%, 50Hz/60Hz | |||||
냉각 물: EDI, 4~6 Bar @25°C | ||||||
압축 공기: 5~6Bar, 필터링 및 건조 |
웹 롤에서 롤 진공 금속화 장비의 특징:다중 퇴적 소스, 산화물 전도 필름, 금속 전도 필름, 광학 필름, 다이전트 필름으로 사용할 수 있습니다.
웹 롤에서 롤 진공 금속화 기기 기판:PET, PEN, PES, PI, PC, PA 필름
웹 롤에서 롤 진공 금속화 장비 응용:전자 종이, 유연 회로, 태양광, 의료 스트립, RFID (라디오 주파수 식별) 및 로우-E 필름.
웹 롤에서 롤 진공 금속화 장비 코팅 샘플:
유연 회로 PET 필름 코팅
RFID 라벨
더 자세한 사항은 저희에게 문의하십시오. 로열 테크놀로지는 전체 코팅 솔루션을 제공 할 수 있습니다.
