플라스틱 진공 금속 화 기계, 고반사 필름 증착, 조명 반사판 증착
소개:
Royal Technology는 다음과 같은 다양한 응용 분야와 산업을 포괄하는 전 세계적으로 100개 이상의 열 증발 코팅 시스템 세트를 설계, 제조 및 설치했습니다.
자동차 플라스틱 외장/내장 트림
차량 조명 및 부품
상업, 산업 및 주거용 LED 조명 반사판
화장품 패키지
유리 제품 및 거울
전자 소비재
EMI 차폐 및 NCVM 필름
장난감 부품 및 스포츠 용품
세탁기의 가전제품 및 가구의 각종 액세서리
패션, 시계 및 시계
몇 가지만 들자면, 다른 많은 영역에서 PVD 진공 금속화 공정이 코팅 산업에서 계속 사용 및 개발되고 있습니다.

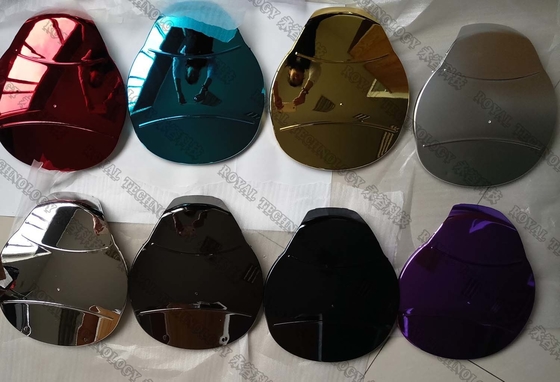

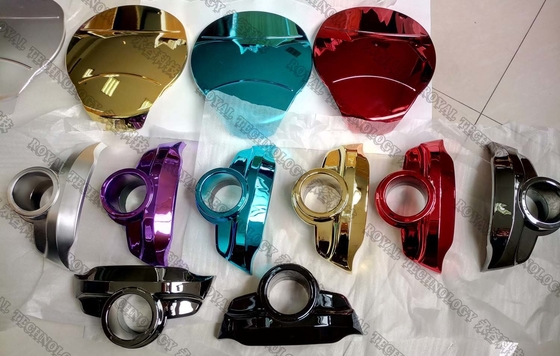

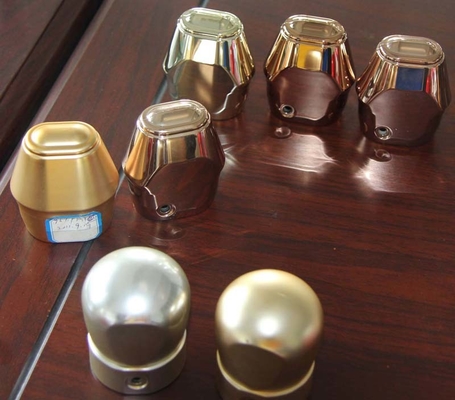

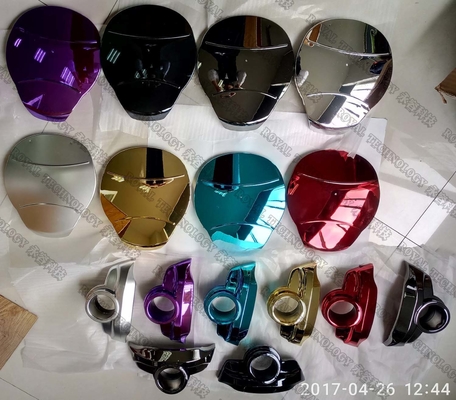

PVD 금속화 공정은 물체에 다양한 색상을 가질 수 있는 높은 광택, 반사성, 금속성 외관을 제공합니다.
PVD 진공 금속화 공정:
공작물은 위성에 업로드된 다음 랙 시스템에 고정됩니다.
챔버 도어(No.1)를 닫고 HMI 프로그램으로 자동 프로세스 시작
작업자가 다른 쪽 도어의 작업물을 언로딩/로딩(2번)
Auto Metallization 공정이 완료된 후 공정을 배출하고 1번 도어를 엽니다.2번 도어를 닫고 사이클을 반복합니다.
전체 프로세스가 빠르고 재료의 품질과 아름다움을 크게 향상시킵니다.
높은 생산성, 작업 시간 절약, 생산 비용이 크게 절감됩니다.

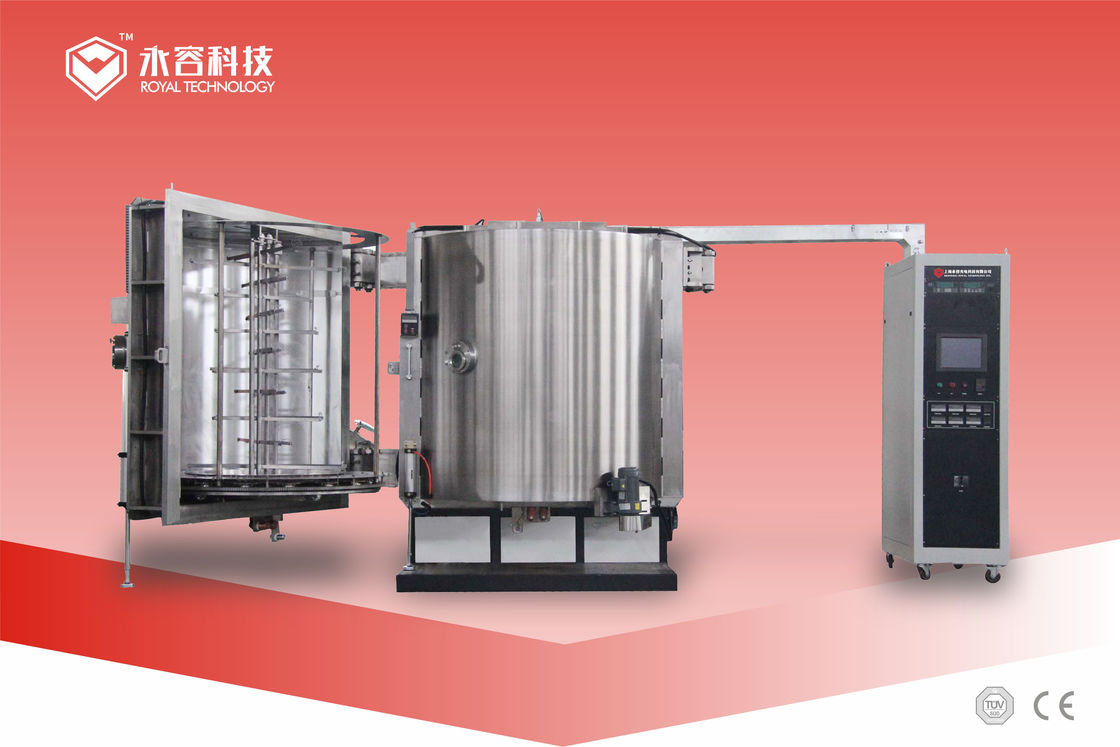

Royal Technology 금속화 시스템은 수직 및 수평 방향 모두에서 사용할 수 있습니다.
챔버는 원통형 및 입방체 모양으로 제조됩니다.
로열테크놀로지가 생산하는 기계의 높은 품질과 신뢰성을 위해 스테인리스 스틸 소재를 사용하여 세계 시장에서 가장 우수한 부품을 제작하고 있습니다.유성 회전 시스템 구조는 완벽하게 균일한 코팅을 보장합니다.
기술 사양:
| 설명 | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| 증착 챔버 | mm | φ1000×H1000 |
φ1400×H1800
|
φ1600×H1600 |
φ1800×H2000
|
| 문 구조 | 세트 | 1 | 2 | 2 | 2 |
| 증발원 | PC | 16 | 20~28 | 24 | 32 |
| 위성 수 | 막대 | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| 유효 코팅 면적 | mm | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| 주기 시간 | 분 | 10~12 | 15 | 15 | 15~20 |
| 증발 전원 공급 장치 | kVA | 20 | 30 | 35 | 40 |
| 플라즈마 청소 전원 공급 장치 |
kVA
|
7 | 10 | 10 | 10 |
| 궁극의 진공 | 8.0*10-4아빠 | ||||
| 펌핑 속도 | 기압에서 9.0×10까지-삼Pa≤10분 ( @ 실온, 청소 및 하역) | ||||
| 로터리 피스톤 펌프 용량 | 패/시 | 70 | 150 | 150 | 150*2 |
| 루츠 펌프 용량 | 패/시 | 300 | 600 | 600 | 1200 |
|
확산 펌프 용량 (콜드 트랩 포함) |
패/시 | 6000 | 8000 | 8000 | 2*8000 |
| 유지 펌프 용량 | 패/시 | 15 | 30 | 30 | 70 |
| 대략적인 최대 전력 | KW | 50 | 75 | 75 | 110 |
|
대략적인 평균 전력
|
KW | 25 | 35 | 35 | 60 |
| 대략적인 무게 | 킬로그램 | 4500 | 7300 | 9000 | 11000 |
| 발자국(LxWxH) | mm | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
비고: 고객 요구 사항, 고정 장치 설계 및 작업장 전용 기계 구성
Royal Tech의 레이아웃 계획 지원.
자세한 사양은 당사에 문의하십시오. Royal Technology는 귀하에게 토털 코팅 솔루션을 제공하게 된 것을 영광으로 생각합니다.
