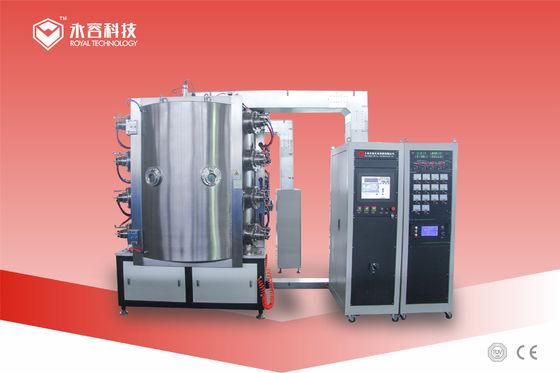

PVD 이온 도금/코팅기, 박막 코팅기
애플리케이션
그것은 금속 필름, 티타늄 질화물, 티타늄 탄화물 및 지르코늄 질화물, 크롬 질화물 및 티타늄, 니켈, 크롬, 구리 및 기타 화합물 필름, 다층 초경질 필름, 질소 도핑된 티타늄 필름을 코팅하는 데 사용할 수 있습니다. 합금 필름(TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3및 기타 장식 필름 등) 및 모든 가공 공정을 완료하는 데 매우 짧은 시간에 매우 효율적인 다기능 코팅 장비입니다.

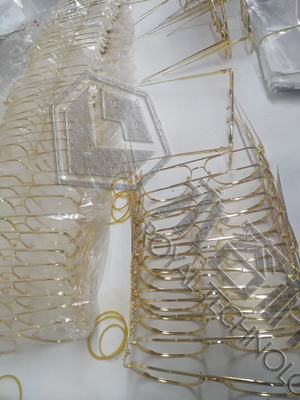

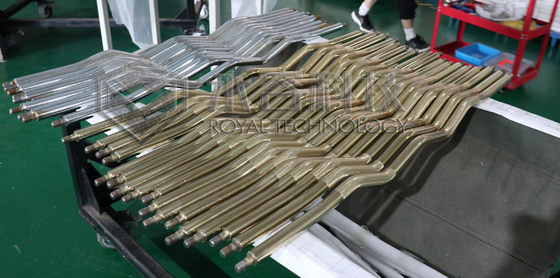

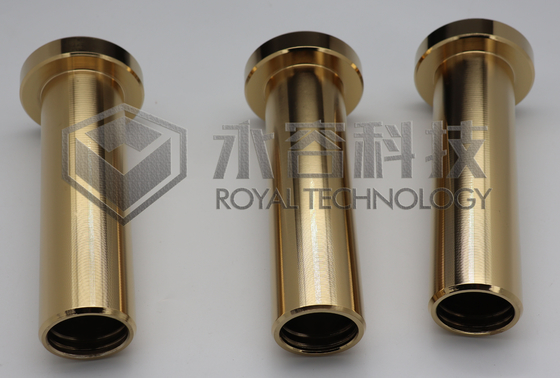

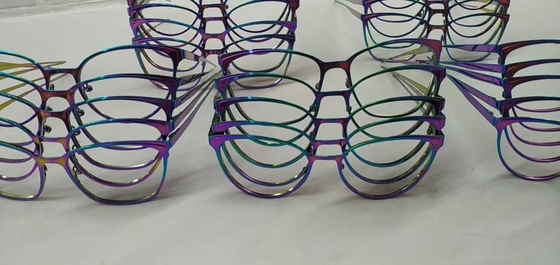

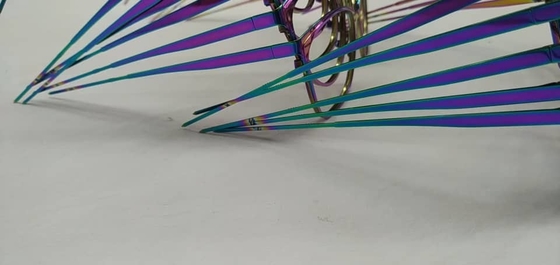

이 기계는 스테인레스 스틸, 세라믹 타일/컵, 컴퓨터, 휴대 전화, 시계 및 보석, 위생, 가전 제품, 호텔 제품 등의 장식 코팅 분야에서 광범위하게 사용됩니다.
특징
그것은 신뢰할 수있는 작업, 좋은 반복성 및 일관성, 빠른 증착 속도, 높은 접착력, 미세한 필름 등을 가지고 있습니다. 코팅 필름은 밀도가 낮고 마찰 계수가 낮으며 원래 공작물 표면의 부드러움, 좋은 유연성을 유지하기 위해 단단합니다. 휴식과 추락.
장비는 코팅 기술의 완전한 자동화를 실현합니다.진공 코팅 기술을 사용하여 모재 표면에 코팅합니다.그것은 낮은 비용, 높은 자격 비율, 녹색 환경 보호 등의 기능을 가지고 있습니다.
박막 코팅기 모델
모델 |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
챔버 내부 크기 | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
전원 유형 | 아크 전원, 필라멘트 전원, 펄스 바이어스 전원 | ||||||||
진공 챔버의 구조 | 수직 전면 도어 구조, 후면 배기 시스템 및 이중층 수냉식 챔버 | ||||||||
진공 챔버의 재질 | 스테인리스 스틸 304/316L | ||||||||
궁극의 진공 | 6.0x10-4Pa(언로딩, 클린, 건조실) | ||||||||
진공 펌핑 속도 | 대기에서 8.0*10까지-삼Pa ≤15분 | ||||||||
진공 펌핑 시스템 | 확산 펌프 또는 분자 펌프 + 루츠 펌프 + 기계식 펌프 + 홀딩 펌프 (특정 모델은 고객 요구 사항에 따라 선택 가능) |
||||||||
아크 소스 | 6개 단위 또는 8대 |
8개 단위 또는 10대 |
10단위 또는 12대 |
14개 단위 또는 16대 |
16단위 또는 18대 |
||||
바이어스 전원 공급 장치 | 20KW/세트 | 20KW/세트 | 30KW/세트 | 40KW/세트 | 50KW/세트 | ||||
운전 모델 | 유성 회전 및 회전, 가변 주파수 속도 조절 (제어 및 조정 가능) |
||||||||
난방 시스템 | 실내 온도에서 450°C까지 제어 및 조절 가능 (PID 온도 제어) |
||||||||
MFC | 3-경로 또는 4-경로 공정 가스 흐름 제어 및 표시 시스템, 선택적 자동 가스 공급 시스템 | ||||||||
냉각 시스템 | 물 순환 냉각 모드, 냉각수 타워 또는 산업용 냉각기 또는 심층 냉각 시스템.(고객 제공) | ||||||||
제어 모드 | 수동/자동 통합 모드, 터치 스크린 조작, PLC 또는 컴퓨터 제어 | ||||||||
총 전력 | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
경보 및 보호 | 물 부족, 과전류 및 과전압, 개방 회로 및 기타 펌프, 타겟 등의 이상 상태를 경보하고 관련 보호 조치 및 전기 인터록 기능을 실행합니다. | ||||||||
장비 영역 | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | 폭5m*L7m | ||||
기타 기술 매개변수 | 수압 ≥0.2MPa, 수온 ≤25°C, 기압 0.5-0.8MPa | ||||||||
비고 | 코팅 장비의 특정 구성은 코팅 제품의 공정 요구 사항에 따라 설계될 수 있습니다. |
