EMI 실드 코팅기기, 핸드폰 고정구 EMI가 코팅을 보호합니다

전자기 간섭 (EMI)가 메탈라이저 애플리케이션을 보호합니다 :

휴대폰 건, 노트북 건, 레이더 속도 측정 계기, 자동차 비디오 콤포넌트 등과 같은 전자 공업.
다른 산업은 전기 자기성 간섭 실딩 기능을 필요로 합니다

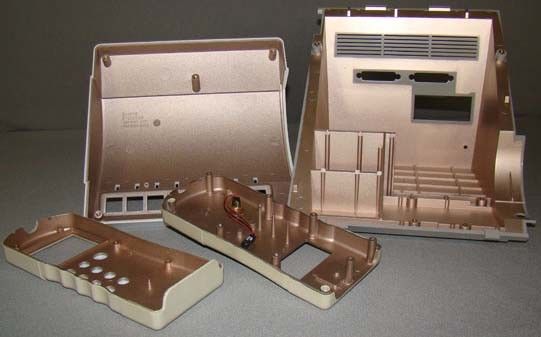

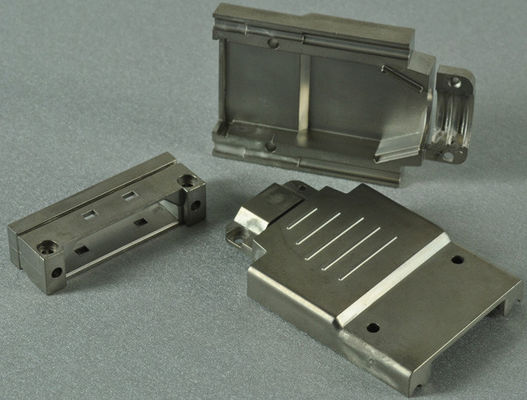

기판 물질 : ABS, PC, PC+ABS, 플라스틱 Etc.

박막 특성을 보호하는 EMI

1. 막두께 : 1.5 ~ 3 마이크론은 요구조건에 의존합니다.
2. 막 저항값 : 0.5Ω보다 더 좋은 (오옴)
3. 접착 : 3M810 tape > 5B

EMI 실드 필름 코팅 처리

1. 스테인레스 강을 스퍼터링시키는 DC
2. 열 증착에 의한 구리 증착량
3. 디씨 스퍼터링 스테인레스 강, Cu 필름층 위의 가득 찬 커버.

PVD 진공해에 의한 EMI 실드 코팅

RT1616-EMI 진공 메탈라이징 기계는 특별히 넓게 통신 장비, 컴퓨터, 노트북, 가전제품, 가전 제품, 우주와 군사력 품목에 사용한 박막 증착을 보호하는 EMI를 위해 설계됩니다.

장점

마무리는 환경적으로 우호적 그린 프로세스, 자유로운 오염을 사용하여 맡겨집니다 ;
고효율
우수한 균일성.
많은 양 생산
대량 생산 수요를 위한 저렴하, 이상 해결책
높은 생산, 최고 98%
두께는 제어될 수 있습니다

설계 특성

1) 2가지 도어 구조와 높은 생산성을 위한 빠른 펌프의 배기속도
2) PLC 제어로 우호적 터치 스크린 패널을 조작하기
3)안정적인 생산과 고급 품질을 위한 인류 편의 소프트웨어 프로그램 설계.
4) 높은 스퍼터 표적 활용률은 저생산비용을 보증합니다.
5) 좋은 균일성 & 양호한 접착
6) 생산 효율과 자격 있는 비율을 향상시키기 위한 더 좋은 성능을 위한 최신 설계 개념.
7) 접착을 향상시키기 위한 플라즈마 세정과 표면 활성도 치료를 위한 이온원 장치.
8) 고진공 펌핑 시간은 폴리콜드에 의해 25% 내지 75%까지 잘렸습니다 - 수증기 저온펌프.

또한 수증기 저온펌프로 지명된 폴리콜드가 하이-백 시스템의 잔류 가스 65% 내지 95%를 포함하는 수증기를 효과적으로 사로잡습니다. 수증기는 일반적으로 가장 민감한 오염이 폴리콜드를 제출 받는다는 것 입니다, 당신이 기존 시스템 20% 내지 100%에서 제품 처리량을 증가시키고 기탁의 품질을 향상시킬 것으로 기대할 수 있습니다.

1. 고진공 펌핑 시간은 25% 내지 75%까지 잘렸습니다
2. 20% 내지 100%의 상승된 제품 처리량 ;
3. 일년이하의 전형적 투자 이익 회수 기간 ;
4. 더 높은 필름 품질, 더 좋은 접착과 더 재생할 수 있는 증착을 위한 처리 동안 수증기 분압을 낮추세요.

타이핑하세요 :

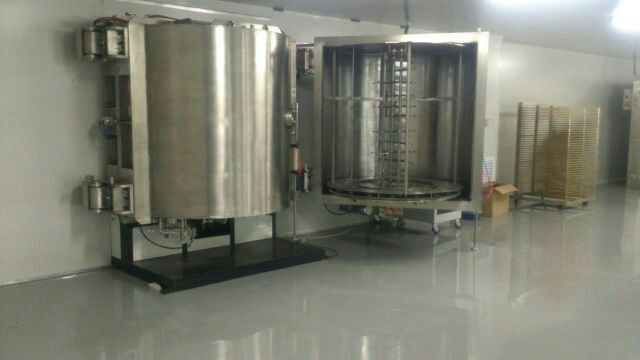

• 수직 방향, 실린더, 2 문 구조물, 전방 개구.

기술적 요구 :

• 성능

1. 최종 진공 압력 : 5.0×10보다 더 좋습니다-6토르.
2. 진공압을 운영하는 것 : 1.0×10-4토르
3. 한가한 시간 노력하는 것 : 1 atm에서부터 1.0×10-4Torr≤5 분 (실온, 마르고 깨끗하고 비어 있는 챔버)
4. 금속화 재료 (증발) : 스테인레스 강, 구리
5. 운영 모델 : 매우 자동적으로 /Semi-Auto/ 손으로

• 구조

진공 코팅기기는 아래 목록화된 주요한 완료된 시스템을 포함합니다 :

1. 진공 챔버

1.1 분류하세요 : 내경 1600 밀리미터

내부 높이 : 1600 밀리미터

유용한 높이 : 1265 밀리미터

전체 높이 : 1420 밀리미터

1.2 재료 : 진공 챔버 SUS304

문과 플랜지 SUS304

챔버는 구조를 강화합니다 : 색칠한 마감면 처리로, SS41 연강.

색칠한 마감면 처리와 챔버 샤시 SS41 연강.

1.3 스퍼터링과 증착 테이프 : SUS304

1.4 뷰 윈도우 : 챔버 도어에

1.5 (사일런서를 포함하여) 진공 챔버 배기 밸브

1.6 문 : SUS304 재료 지름 1600 밀리미터 내부 높이 : 1600 밀리미터

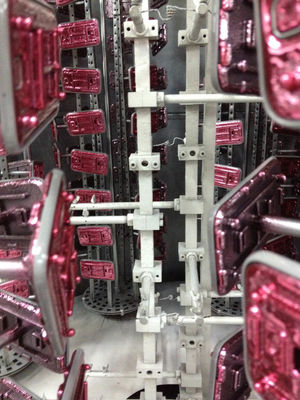

1.7 기탁 구동 시스템 : 중심 구동 최대. 1400mm*1265mm

1.8 구동 모터 : 1/2HP

1.9 증발력 : 1개 세트 / 문

디씨 스퍼터링 전원 : 1개 세트

스퍼터링 캐소드 사이즈 : 125*1400mm

2. 진공 펌프 장치를 거칠거칠하게 하기

2.1 오일은 로터리 베인 진공 펌프를 밀봉했습니다 - 레이볼드

a : 펌프의 배기속도 : 640 m3/hr

2.2 루츠 펌프 - 레이볼드

a : 펌프의 배기속도 :4400 m3/hr

2.3 진공관을 거칠거칠하게 하는 것 : 공기 모델

2.4 진공 유도관 라인 : 6와 8개 SUS304 재료

2.5 진공 벤팅 밸브 : 전자기 모델 3/8명 "

3. 높은 진공 펌프 장치

3.1 오일 확산 펌프 : RTDP-36

1. 펌프의 배기속도 : 40000L/S
2. 최종 진공 압력 : 10보다 더 좋습니다-7토르.
3. 히팅 파워 : 3Phase, 21KW.
4. 오일 소모 : 9 리터

3.2 냉각 포집기 : 36 ", 기름 스트림 역에 대한 물 냉각

3.3 고진공 밸브 : 공압

3.4 앞부분 선 밸브 : 공압

4. 전기 제어와 운영 시스템

4.1 기간 회로 : 없음 퓨즈 개폐기 스위치, 전자 개폐기,
C/T는 연속하여 타이핑합니다

4.2 증발력

4.3 증발 제어 시스템

4.4 스퍼터링 파워, DC 모델

4.5 제어 시스템 : PLC +Touch는 손으로 자동차 /를 지킵니다

4.6 운영 시스템 : 터치 스크린 + 디스플레이

4.7 진공 압력 측정 시스템

진공 게이지 : 레이볼드 센터 2 - 1개 세트

전체 범위 계측기 : 760 토르 ~ 10-7토르 - 1개 세트

4.8 경보 시스템 :

압축 공기 압력은 하락합니다 : 경보 음

냉각수 순환량은 하락합니다 : 경보 음

오조작 : 경보 음

4.9 동력 부하 지표 : 전압 표시부와 로드 전류표시기

5. 서브시스템

5.1 항공 압축된 밸브 제어 시스템

5.2 냉각수 시스템 : 수류 파이프와 스위치 밸브 시스템

5.3 폴리콜드 (-120~-145C) 저온펌프 - 1개 세트

모형을 만드세요 : 맥스쿨- 2500L

최대 적재량 : 다음 2500W

펌프의 배기속도 : 14000L/S.

6. 증착 시스템

6.1 비산 소스

1. 스퍼터 표적 " 125mm*1400mm* 12~14mm - 1개 세트
2. 셔터 - 1개 세트
3. 질량 유량 제어기 : 아르곤 가스 - 1개 세트
4. 스퍼터링 파워 공급 : DC 60KW - 1개 세트

6.2 증발원들

1. 텅스텐 증발원들
2. 증발 전원 공급기 : 20kVA
3. 이온원 장치와 전원 공급기
4. 작업 환경

압축된 공기 : 5~8kg/cm2

냉각수 : 물 유입 온도 : 20~25C, 200 리터 / 분,
물 유입 압력 : 2~3 킬로그램 / 센티미터2

전원 : 3 단계 380V 50Hz(60Hz), 160kVA

설치 영역 : (L*W*H) 6500*5500*2700mm

배출 : 기계 펌프를 위한 배출구

우리는 고객 생산 요구 조건을 만나는 다른 3D 부분을 위한 가장 적당한 코팅 공정을 설계하고 개발하기 위해 노력되었습니다. 그래서 우리는 EMI 코팅에게 전체 코팅액을 제공합니다.

주문 제작된 코팅 시스템이 미안하지만, 요구되면 당신의 생각과 아이디어를 팀과 공유하고 당신의 제품 상술을 제출하세요 그러면 우리는 함께 최고의 해결책을 분류하기 위해 일할 것입니다.

더 많은 상술을 위해 우리에 연락하시오 그러면 왕족 기술은 당신에게 전체 도료 솔루션을 제공하는 것을 영광으로 생각합니다.
