잠그개와 이음쇠 PVD 박막 도금 기계/Nano 박막 PVD 훈장은 끝냅니다
PVD 코팅은 어떻게 작동합니까?
단단한 금속은 높은 진공 환경에서 기체화되거나 이온화되고 전기로 전도성 물자에 순수한 금속 또는 금속 합금 영화로 예금됩니다. 민감하는 가스는 질소와 같은 금속 수증기에 산소 또는 탄화수소 근거하는 가스 소개될 때, 질화물, 산화물을 창조합니다, 또는 금속 수증기로 탄화물 코팅은 가스로 흐르고, 화학적으로 반작용합니다. PVD 코팅은 전문화한 반응 약실에서 기체화한 물자가 그렇지 않으면 방에서 출석하 어떤 오염물질도로 반작용하지 않다 그래야 행해져야 합니다.
PVD 코팅을 진행하는 동안에, 가공 모수는 유래 영화 경도, 접착, 내화학성, 영화 구조 및 다른 재산이 달린 각각을 위해 반복 가능 이다 그래야 주의깊게 감시되고 통제됩니다. 각종 PVD 코팅은 착용 저항을 증가하고, 마찰을 감소시키고, 외관을 개량하고, 다른 성과 증진을 달성하기 위하여 이용됩니다.
티타늄과 같은 높은 순수성 물자를 크롬 예금하기 위하여는, 또는 지르코늄, 는, 금, 알루미늄, 구리, 스테인리스는, PVD 코팅의 신체 변화 몇몇 다른 PVD 코팅 방법의 한을 이용해, 다음을 포함하:
아크 증발
열 증발
침을 튀기는 DC/MF (이온의 사격)
이온살 공술서
이온 도금
강화된 침을 튀기기
이 방법의 각각은 “육체적인 수증기 공술서”의 아치를 만들 종류에서 속합니다.
PVD 박막 재산

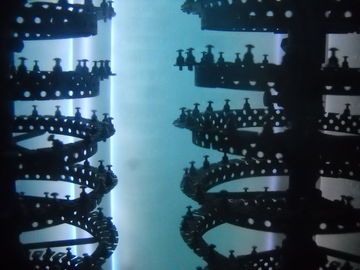

정밀도 잠그개 PVD 박막 도금 기계는 잠그개로 적용되고 나사, 놀이쇠, 으깸, 이음쇠, 화장품, 전자 제품, 기계적인 기계에서 사용된 모자 같이 이음쇠는, 자동차 산업 널리 PVD Panton 색깔의 다양성, 금의 범위, 검정, 파랑, 회색, 는, 무지개, 청동, champage 등을 얻기 위하여 기술을 쓰고 있습니다.
정밀도 잠그개 PVD 박막 도금 기계 공술서 근원
단단한 금속 표적의 증발을 위한 조타된 원형 아크 근원;
MF의 2개 쌍은 흑연 박막 층 공술서를 위한 침을 튀기 음극선을 unblanced;
전처리를 위한 플라스마 지역을 형성하는 이온 bomboardment를 위한 비스듬한 전력 공급;
양극 선형 이온샘 단위 (선택을 위해) PACVD와 PECVD 가공;
물 분자 응축을 위한 Cryopump (Polycold) (선택을 위해)

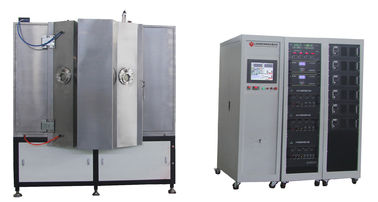

정밀도 잠그개 PVD 박막 도금 기계 구조
1. 진공 약실
2. Rouhging 진공 펌프 체계 (역행 펌프 포장)
3. 높은 진공 펌프 체계 (자석으로 중단 분자 펌프)
4. 전기 통제와 가동 체계
5. Auxiliarry 시설 체계 (하부 조직)
6. 공술서 체계: MF 침을 튀기기 음극선, MF 전력 공급, 선택을 위한 비스듬한 전력 공급 이온샘
Machin 성과를 도금하는 정밀도 잠그개 PVD 박막
1. 궁극적인 진공 압력: 5.0×10-6 Torr 보다는 나아지십시오.
2. 작동 진공 압력: 1.0×10-4 Torr.
3. Pumpingdown 시간: 1 atm에서 1.0×10-4 Torr≤에 3 분 (건조한 실내 온도는, 약실을 청소하고 비웁니다)
4. 침을 튀기는 물자를 (+ 아크 증발) 금속을 입히기: Ni, Cu, Ag, Au, 티타늄, Zr, 크롬, 주석, TiC, TiAlN, CrN, CrC, 등.
5. 작동 모형: 수동의 가득 차있는 자동적으로 /Semi-Auto/
Machin 명세를 도금하는 정밀도 잠그개 PVD 박막
| 모형 | RTAC1250-SPMF | ||||||
| 기술 | 침을 튀기는 MF 자전관 + 이온 도금 | ||||||
| 물자 | 스테인리스 (S304) | ||||||
| 약실 크기 | Φ1250 * H1250mm | ||||||
| 약실 유형 | 실린더, 수직, 1 문 | ||||||
| 침을 튀기기 체계 | 얇은 까만 영화 공술서를 위한 독점적으로 디자인 | ||||||
| 공술서 물자 | 알루미늄, 는, 구리, Chrome의 스테인리스, 니켈 |
||||||
| 공술서 근원 | 2 세트는 MF 원통 모양에게 침을 튀기는 것이 표적으로 하는 + 8개를 음극 아크 근원 + 선택을 위한 이온샘을 조타했습니다 | ||||||
| 가스 | MFC- 4 방법, Ar의 N2, O2, C2H2 | ||||||
| 통제 | PLC (풀그릴 논리 관제사) + | ||||||
| 펌프 체계 | SV300B - 1 세트 (Leybold) | ||||||
| WAU1001 - 1개는 놓습니다 (Leybold) | |||||||
| D60T- 1 세트 (Leybold) | |||||||
| 터보 분자 펌프: 2* F-400/3500 | |||||||
| 전처리 | 비스듬한 전력 공급: 1*36 KW | ||||||
| 안전 시스템 | 통신수를 보호하는 수많은 안전 내부고정기 | ||||||
| 냉각 | 냉수 | ||||||
| 전기 힘 | 480V/3 phases/60HZ (고분고분한 미국) | ||||||
| 460V/3 phases/50HZ (고분고분한 아시아) | |||||||
| 380V/3 phases/50HZ (고분고분한 EU-CE) | |||||||
| 발자국 | L3000*W3000*H2000mm | ||||||
| 총 무게 | 7.0 T | ||||||
| 발자국 | (L*W*H) 5000*4000 *4000 MM | ||||||
| 주기 시간 | 30~40 분 (기질 물자에 따라서, 기질 기하학과 환경 조건) |
||||||
| 힘 MAX. | 155 KW | ||||||
| 평균 일률 소비 (대강) |
75 KW |
지정된 요구한 제품에 근거를 둔 주문을 받아서 만들어진 기계 크기는 유효합니다 또한.
명세 더를 위해 저희에게, 왕 기술 당신에게 총 코팅 해결책을 제공하기 위하여 명예를 줍니다 연락하십시오.
