DPC 세라믹 PCB/반토 산화물 (Al2O3) PCB의 알루미늄 질화물 (PVD에 의하여 자신) PCB 구리 도금
DPC 과정 직접적인 도금 구리는 LED의 반도체, 전자 기업으로 적용된 진보된 코팅 기술입니다. 1개의 전형적인 신청은 세라믹 이어 기질을 발광하. 술장수 알루미늄 산화물 (Al2O3)에 전도성 영화 공술서는, PVD에 의하여 AlN 기질 전통적인 제조 방법과 비교된 침을 튀기 기술을 진공 청소기로 청소합니다: DBC LTCC HTCC는, 매우 더 낮은 생산비 그것의 높은 특징입니다.
왕 기술 팀은 PVD 침을 튀기 기술로 우리의 고객으로 성공적으로 개발했습니다 DPC 과정을 공저했습니다.
DPC의 신청:
HBLED
태양 집중 장치 세포를 위한 기질
자동 모터 통제를 포함하여 포장하는 힘 반도체
잡종과 전기 자동차 힘 관리 전자공학
RF를 위한 포장
마이크로파 장치
기술적인 이점:

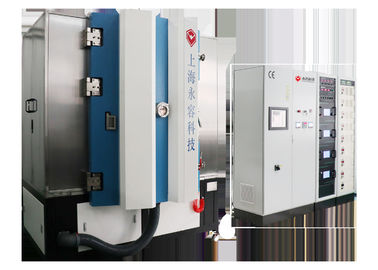

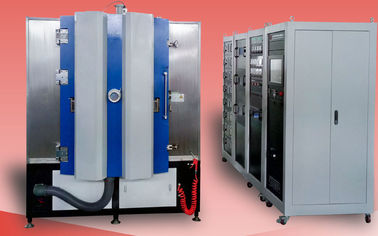

DPCS1215+ 침을 튀기 체계에는 본래 ASC1215 모형에 근거를 둔 격상된 버전, 가장 새로운 체계 있습니다 몇몇 이점이입니다:
더 높은 능률적인 과정:
1. 두 배에게 측 입히는 것은 회전율 정착물 디자인에 의하여 유효합니다;
2. 8까지 표준 평면 음극선은 다수 근원을 위해 플랜지를 붙입니다.
3. 주기 당 2.2 ㎡ 세라믹 칩까지 큰 수용량;

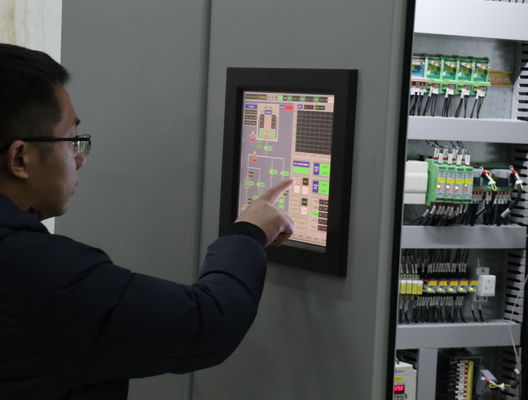

4. 완전히 자동화, PLC+Touch 스크린, 1 접촉 통제 시스템.
생산비를 낮추십시오:
1., 빠른 시작 시간 2 자석 중단 분자 펌프 장비해, 자유로운 정비;
2. 최대 난방 힘;
3. 최적 공간을 사용하는, 코팅의 빠른 공술서를 위한 8개까지 아크 근원 및 4개의 침을 튀기기 음극선을 위한 약실의 8각형 모양;
성과
1. 궁극적인 진공 압력: 5.0×10-6 Torr 보다는 나아지십시오.
2. 작동 진공 압력: 1.0×10-4 Torr.
3. Pumpingdown 시간: 1 atm에서 1.0×10-4 Torr≤에 3 분 (건조한 실내 온도는, 약실을 청소하고 비웁니다)
4. 침을 튀기는 물자를 (+ 아크 증발) 금속을 입히기: Ni, Cu, Ag, Au, 티타늄, Zr, 크롬 등.
5. 작동 모형: 수동의 가득 차있는 자동적으로 /Semi-Auto/
묘사 | DPC1215+ |
약실 고도 (mm) | 1500년 |
문 폭 x 고도 (mm) | 1200년 x 1200년 |
침을 튀기기 음극선 설치 플랜지 | 4 |
이온샘 설치 플랜지 | 1 |
아크 음극선 설치 플랜지 | 8 |
인공위성 (mm) | 16 x Φ120 |
맥박이 뛴 비스듬한 힘 (KW) | 36 |
침을 튀기기 힘 (KW) | DC36 + MF36 |
아크 힘 (KW) | 8 x 5 |
이온샘 힘 (KW) | 5 |
난방 힘 (KW) | 18 |
효과적인 코팅 고도 (mm) | 1020년 |
자석 중단 분자 펌프 | 2 x 3300 L/S |
뿌리 펌프 | 1 x 1000m ³ /h |
회전하는 바람개비 펌프 | 1 x 300m ³ /h |
펌프를 붙들기 |
1 x 60m ³ /h
|
수용량 | 2.2 ㎡ |
배치
3D 디자인 삽화
당신은 세라믹 PBC를 위한 합계 코팅 해결책을 찾고 있습니다 또는 완제품은, 명세 더를 위해 저희에게, 왕 기술 당신에게 총 코팅 해결책을 제공하기 위하여 명예를 줍니다 연락합니다.
