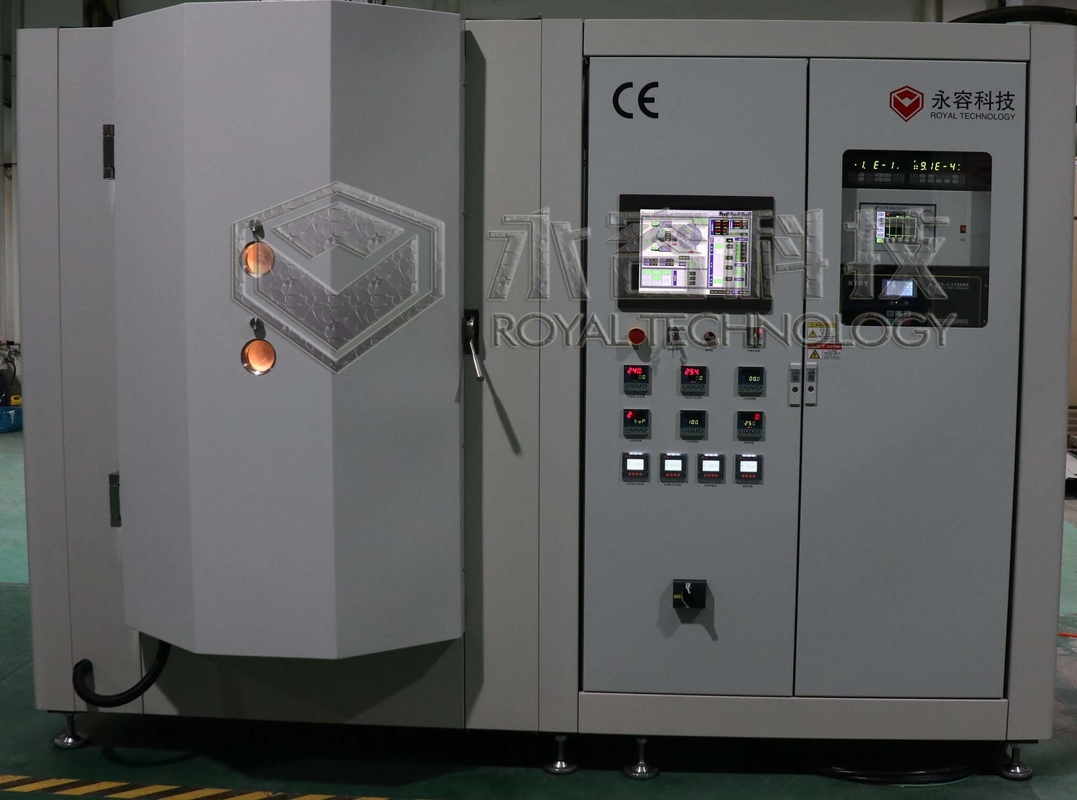

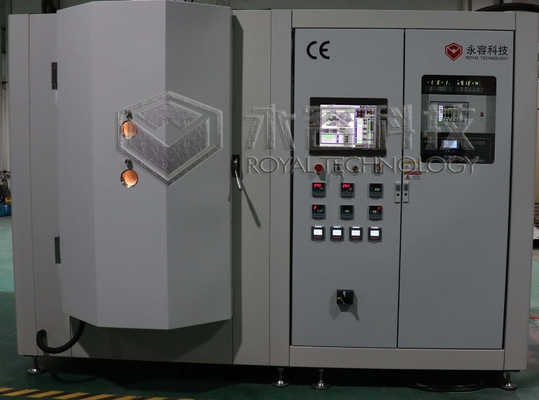

열 도가니에 의하여 고성능 진공 금속 공술서 장비 CsI 진공 metallizer
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
애플리케이션: 의학 엑스레이 스크린, 치아 영상, 보안감사, 높은 것 - 에너지 물리학
진공 금속화기 주요 단어: 고해상도, CsI : T1 ; 가는 신틸레이터 영화 ; X-선 영상화 ; 진공 증착법, 탄소 층 후증착
특성: 고해상도, CsI : T1 ; 가는 신틸레이터 영화 ; X-선 영상화 ; 진공 증착법, 탄소 층 후증착
공장 위치: 상하이 시, 중국
공장 위치: 상하이 시, 중국
광범위한 서비스: 폴란드 - 유럽 ; 이란 서아시아 & 중동, 터키, 인도, 멕시코 남아메리카
교육 서비스: 공정 방법을 코팅하는 기계 조작, 정비가 프로그래밍합니다
보증: 무료로 제한된 보증 1년, 기계를 위한 평생
보증: 무료로 제한된 보증 1년, 기계를 위한 평생
OEM과 ODM: 이용 가능하게, 우리는 맞춰지 디자인과 제작을 지원합니다
하이 라이트:

vacuum metalizing equipment

,

vacuum metallizer machine

기본 정보
원래 장소: 중국에서 만든
브랜드 이름: ROYAL
인증: ISO, CE, UL standard
모델 번호: RTEP-0913
결제 및 배송 조건
포장 세부 사항: 기준을, 장거리 대양/공기 및 내륙 수송을 위해 새로운 사례/판지, 적당한에서 포장되기 위하여 수출하십시오.
배달 시간: 12주
지불 조건: L/C, T/T, D/A, D/P
공급 능력: 한달에 10 세트
제품 설명

열 도가니에 의한 고성능 진공 용해 금속 증착 장비, CsI 진공 금속화기





키워드 : 고해상도, CsI : T1 ; 가는 신틸레이터 영화 ; X-선 영상화 ; 진공 증착법, 탄소 층 후증착




X선 영상연출 장치를 위한 CsI 박막 증착은 이미지화의 고급 품질을 주기 위해 화면에 CsI를 증발시키기 위해 선진 기술입니다. 또한 넓게 보안검사와 사찰에서 사용되는 그것의 높은 해상도 성능,고 에너지 물리학 과목, 원자력 지역 기타 등등의 물리학으로.

RTEP0913 열 증착 코팅 시스템은 고진공 압력 분위기에서 X-선 영상화 위의 탄화규소 필름 증착을 위해 개발되었습니다. 두께에서 2 μm에서 14 μm의 범위인 CsI T1 신틸레이터. 탄소 레이어막은 고해상도를 향상시키기 위해 후증착으로 간주될 수 있습니다.



세슘 요오드화물 (CsI T1) 진공 피착 성능과 특성화

  • 이미지화의 극단적 높은 공간 해상도 ;
  • 더 날카로운 이미지화를 위한 빠른 응답 ;
  • 에지-대-에지 이미지 영역을 이끄는 수업 ;
  • 광학적이 레이어 또는 반사층을 흡수합니다 ;
  • 낮은 참을성 있는 X-ray 량 ;
  • 특히 의료 산업에서, CCD와 CMOS 소자에 적합합니다.



타이핑하세요 :

L 수직 방향, 실린더, 1개 문, 전방 개구.





설계 특성 :

 초고속 최종 진공 압력 : 9.0*10-5 Pa까지 ;

는 좋은 접착력을 위한 난기운전 장치를 금식시킵니다 ;

위험 물질을 피하기 위한 L 적절한 고진공 펌프 선정과 펌핑계는 공기에서 노출됩니다 ;

 강건하고 소형이고 단단한 코팅 시스템 ;

멈추지 않고 960 하스로 일한 L 고안정성.

막두께 인라인을 모니터링하기 위한 L 인피콘 막두께 컨트롤러 장치.

 독점적으로 도가니는 설계합니다고 CsI 기탁 로 선택.

 기판 코팅, 최대. 사이즈 : 500*500mm

 진보적 선반 설계 개념은 뱃치마다 2 부분 기판을 로딩하고 대단히 생산 산출량을 강화할 수 있습니다.



기술적 요구 :



L 성능

1. 최종 진공 압력 :  9.0*10-5 Pa보다 더 좋습니다 ;

2. 진공압을 운영하는 것 : 6.0*10-4 Pa ~9.0*10-4 Pa ;



기본 진공 압력 : 3.0*10-4 Pa

3. 한가한 시간 노력하는 것 :  1 atm에서 2.0×10-3 Pa≤25 분 (실온, 마르고 깨끗하고 비어 있는 챔버)



4. 증착 소스 : 석영 도가니 열 증착

5. 운영 모델 :  매우 자동적으로 /Semi-Auto/ 손으로



6. 가열되는 것 : 실온에서 최대까지!. 1000C,
TFT 글래스 기판이 업 타임 가열됩니다 : 0~250C로부터<40mins>

7. CsI 증착 속도 :  0~100nm/sec

8. CsI : T1 막두께 : 600μm까지





L 구조

진공 코팅기기는 아래 목록화된 주요한 완료된 시스템을 포함합니다 :



1. 진공 챔버
1.1 분류하세요 :  내경 900 밀리미터

내부 높이 : 1300 밀리미터

1.2 재료 :  진공 챔버 SUS304

문과 플랜지 SUS304

챔버는 구조를 강화합니다 : 색칠한 마감면 처리로, SS41 연강.

색칠한 마감면 처리와 챔버 샤시 SS41 연강.

1.3 증착 테이프 :  SUS304

1.4 뷰 윈도우 : 챔버 도어에

1.5 (사일런서를 포함하여) 진공 챔버 배기 밸브

1.6 문 :  SUS304 재료





2. 진공 펌프 장치를 거칠거칠하게 하는 것 :
오일 로터리 베인 진공 펌프 + 루츠 펌프 (독일 파이퍼)





3. 높은 진공 펌프 장치 :



마그네틱 서스펜션 분자 펌프 (독일 파이퍼)



4. 전기 제어와 운영 시스템 PLC+ 터치 스크린

4.1 기간 회로 : 없음 퓨즈 개폐기 스위치, 전자 개폐기, C/T는 연속하여 타이핑합니다

4.2 증발력

4.3 증발 제어 시스템

4.4 운영 시스템 :  터치 스크린 + PLC, 처방 통제와 데이터 로깅, 자동 종료, 자동차 대피, 자동차 코팅

4.5 측정 장치

진공압 : 진공 게이지 : 피라니 + 페닝 진공계 + 전체 범위 진공 게이지

체온 측정기 : 열전대

막두께 제어기 : 인피콘 브랜드, SQC-310


4.6 경보 시스템 :  압축 공기 압력, 냉각수 순환량, 오조작



4.7 동력 부하 지표 :  전압 표시부와 로드 전류표시기









5. 증착 시스템

5.1 증착 소스 :  석영 도가니

5.2 피착 물 : CsI, 탄소





6.  서브시스템

6.1 항공 압축된 밸브 제어 시스템

6.2 냉각수 시스템 :수류 파이프와 스위치 밸브 시스템



작업 환경

압축된 공기 :  5~8kg/cm2

냉각수 :  물 유입 온도 :  20~25C, 200 리터 / 분,
물 유입 압력 : 2~3 kg/cm2,



전원 : 65kVA세 3 단계 380V 50Hz(60Hz)는 소비 전력의 평균을 냅니다 : 30KW



설치 영역 :  (L*W*H) 3000*200*2300mm

배출 : 기계 펌프를 위한 배출구











더 많은 상술을 위해 우리에 연락하시오 그러면 왕족 기술은 당신에게 전체 도료 솔루션을 제공하는 것을 영광으로 생각합니다.
