구리 벨브와 모자 PVD 도금 장비, 주조 합금 배관 및 Plumbings 크롬 도금을 하는 기계
PVD 또는 진공 Metalization는 무엇입니까?
PVD에 의하여 박막 금속 코팅 적용의 과정은 밀봉한 진공 약실로 부속을 두기 위한 것이고, (이온화하기 위하여 비활성 기체의 전류 및 전압 또는 사격 순수한 금속 또는 합금일 수 있는) 표적 물자 적용합니다. 일단 표적 물자가 수증기 모양으로 이온화되면 부속 표면에 예금된 입니다. PVD 코팅의 몇몇 3가지의 대중적인 유형이 있습니다: 진공 증발과 침을 튀기기, 그리고 아크 수증기 공술서 (또는 음극 아크)
공술서를 침을 튀기십시오
침을 튀기는 것은 표적 물자가 열을 사용하여 기체화되지 않는 금속 공술서 과정입니다, 그러나 그것의 금속 원자는 포격 입자의 충돌에 의해 표적에서 육체적으로 쫓겨납니다. 표적에서 침을 튀기 약실에 있는 부분까지 거리는 진공 공술서에서 매우 더 짧습니다. 침을 튀기는 것은 또한 매우 높은 진공의 밑에 행해집니다. 침을 튀기 근원 자체는 성분, 합금, 혼합물, 또는 화합물로 만들 수 있습니다. 금속 공술서의 이 모양은 건축 유리, 사려깊은 코팅, 콤팩트 디스크 CD 및 장식적인 코팅에 반도체 제조에서 통용됩니다.
아크 수증기 공술서
음극 아크 공술서 또는 아크 PVD는 음극선 표적에서 물자를 기체화하기 위하여 전기 아크가 이용되는 육체적인 수증기 공술서 기술입니다. 기체화한 물자는 박막을 형성하는 기질에 그 때 집광합니다. 기술은 금속, 세라믹의, 그리고 합성 영화를 예금하기 위하여 이용될 수 있습니다. 아크 증발 과정 시작됩니다로 치의 높은 현재, 낮은 전압 아크에 표면의 (작은 것 초래하다 표적으로 알려져 있는) 음극선 (보통 폭 약간 마이크로미터), 음극 휘점으로 알려져 있는 높게 정력적인 방출 지역. 기체화한 음극선 물자의 높은 evlocity (10km/sec) 제트기 귀착되는 음극 휘점에 지방화한 온도는 극단적으로 높 (15000℃의 주위에), 대화구를 뒤에 음극선 표면에 남겨두.

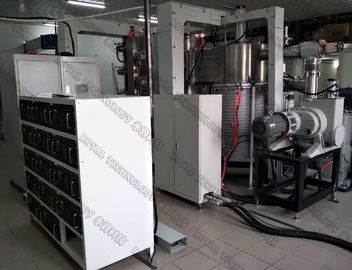

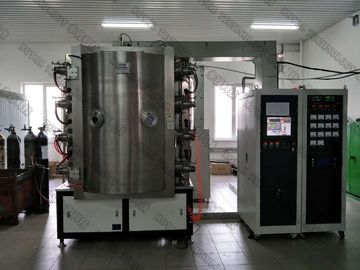

왕 기술은 장비를 금속을 입히는 RTAC-SP 시리즈 PVD 진공을 입니다 디자인하고 날조했습니다

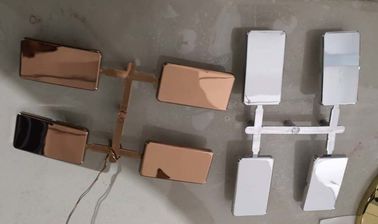

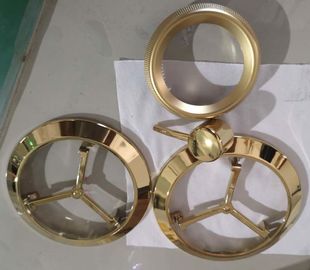

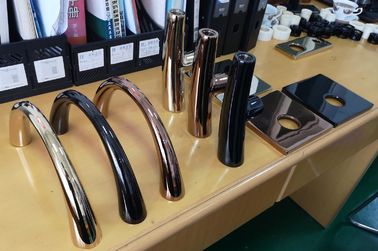

금속 합금에, 고급장교, Zamak (아연 합금), 플라스틱, 전자공학, 배관 및 plumbings, 배관공 이음쇠, 급수 시스템 벨브 및 모자 사용되는 대중; 의학과 산업 벨브 등. 가공 목적은 주로 전기도금을 하는 인간과 환경을 위해 위험한 크롬을 대체하기 위한 것입니다.
시스템 구성과 특징을 금속을 입히는 높은 진공:
모형 | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1615-SPMF |
효과적인 약실 크기 | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1500mm |
공술서 근원 |
실린더 아크 (선택권을 위한 조타된 원형 아크) +MF 침을 튀기기 음극선 + 선형 이온샘 |
||
진공 펌프 체계 (Leybold는 + 터보 분자 펌프 양수합니다)
|
SV300B - 1 세트 (300m ³ /hr) | SV300B - 1 세트 (300m ³ /hr) | SV300B - 2 세트 (300m ³ /hr) |
WAU1001-1set (1000m ³ /hr) |
WAU1001-1set (1000m ³ /hr) |
WAU2001-1set (1000m ³ /hr) |
|
D60T- 1 세트 (60m ³ /hr) | D60T- 1 세트 (60m ³ /hr) | D60T- 1 세트 (60m ³ /hr) | |
터보 분자 펌프: 2 세트 (3500L/S) |
터보 분자 펌프: 2 세트 (3500L/S) |
터보 분자 펌프: 3 세트 (3500L/S) |
|
침을 튀기기 전력 공급 | 1*24KW (MF) | 2*36KW (MF) | 3*36KW (MF) |
아크 전력 공급 | 6*5KW | 7*5KW | 8*5KW |
비스듬한 전력 공급 | 1*24KW | 1*36KW | 1*36KW |
행성 막대 | 6/8 | 12/16 | 20 |
히이터 | 6*2.5KW | 8*2.5KW | 9*2.5KW |
궁극적인 진공 | 9.0*10-4Pa (의 실내 온도 비고, 청결한) | 9.0*10-4Pa (의 실내 온도 비고, 청결한) | 9.0*10-4Pa (의 실내 온도 비고, 청결한) |
주기 시간 (펌프에 의존합니다) | 40' ~50'는 기질 물자와 코팅 조리법에 달려 있습니다 | ||
작동 소요 전력 | 3Phase 4 선, AC380V, 50HZ, 35KW | 3Phase 4 선, AC380V, 50HZ, 120KW | 3Phase 4 선, AC380V, 50HZ, 150KW |
찬물 | 그렇습니다, 산업 물 냉각장치 | ||
가공 가스 (99.99%) | 4가지의 방법 | 4가지의 방법 | 4가지의 방법 |
발자국 (mm) | 2000*2000*2300 | 4000*4500*3200 | 5500*5000*3600 |
총 무게 (킬로그램) | 4500 | 7000 | 9000 |
총 전력 소비 (대강) | 50KW | 110KW | 170KW |
실제적인 전력 소비 (대강) | 30KW | 60KW | 80KW |
참고만을 위한 기술적인 모수의 위, Royaltec는 지정된 신청에 근거를 둔 최종 생산품을 위해 권리를 비축합니다.
당신이 Royaltec에게서 얻고 싶은 당신의 예상한 해결책으로 저희를, 우리 제공합니다 이 신청에 턴키 코팅 해결책을 상담하십시오.
